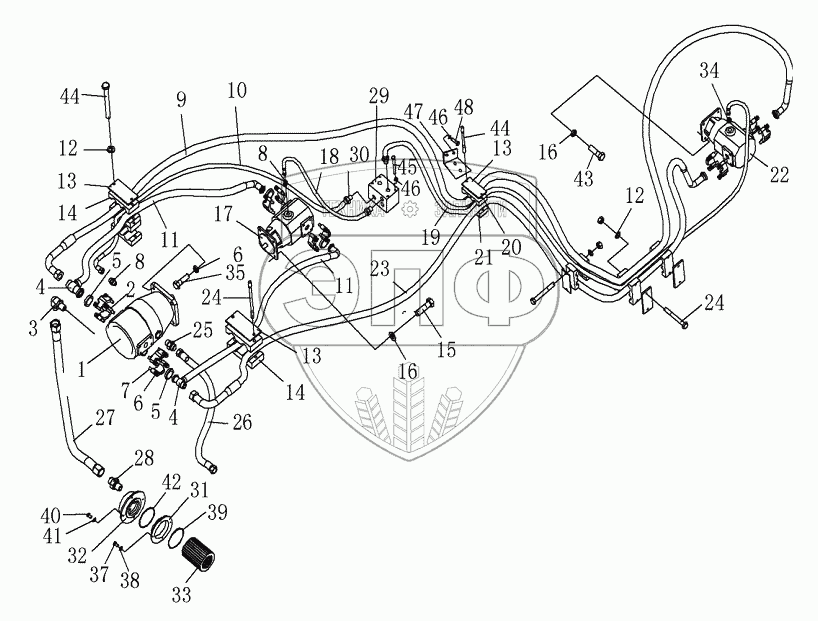

Каталог запасных частей к технике: Shantui Каток SR12-5. HYDRAUMATIC SYSTEM OF RUNNING MECHANISM
1
2
3
4
4
5
5
6
6
7
8
8
9
10
11
11
12
12
13
13
13
14
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
37
38
39
40
41
42
43
44
44
45
46
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 242-64-09000 | Drive pump | Нет на складе | |
| 2 | 263-65-00021 | Flange | Нет на складе | |
| 3 | 254-64-00006 | Adapter | Нет на складе | |
| 4 | 242-64-11000 | Tube | Нет на складе | |
| 5 | 07000-13032 | Кольцо | Нет на складе | |
| 6 | 01643-31232 | Шайба | Нет на складе | |
| 7 | 02010-70738 | Bolt | Нет на складе | |
| 8 | 263-65-00028 | Adapter | Нет на складе | |
| 9 | 242-64-01000 | Hose | Нет на складе | |
| 10 | 254-64-02000 | Hose | Нет на складе | |
| 11 | 242-64-03000 | Hose | Нет на складе | |
| 12 | 01580-11008 | Гайка | Нет на складе | |
| 13 | 254-64-00005 | Plate | Нет на складе | |
| 14 | 242-64-00001 | Rubber plate | Нет на складе | |
| 15 | 01010-51655 | Болт | Нет на складе | |
| 16 | 01643-31645 | Шайба | Нет на складе | |
| 17 | 242-64-04000 | Motor | Нет на складе | |
| 18 | 242-64-05000 | Hose | Нет на складе | |
| 19 | 242-64-06000 | Hose | Нет на складе | |
| 20 | 242-64-00003 | Rubber plate | Нет на складе | |
| 21 | 242-64-00002 | Rubber plate(lower) | Нет на складе | |
| 22 | 242-64-08000 | Motor | Нет на складе | |
| 23 | 242-64-07000 | Hose | Нет на складе | |
| 24 | 01010-51095 | Болт | Нет на складе | |
| 25 | 254-64-00009 | Nipple | Нет на складе | |
| 26 | 254-64-11000 | Hose | Нет на складе | |
| 27 | 242-64-12000 | Hose | Нет на складе | |
| 28 | 254-65-00005 | Nipple | Нет на складе | |
| 29 | 254-65-00001 | Valve block | Нет на складе | |
| 30 | 254-64-00008 | Nipple | Нет на складе | |
| 31 | 263-65-00008 | Flange | Нет на складе | |
| 32 | 242-64-00004 | Flange | Нет на складе | |
| 33 | 263-65-02000 | Oil filter | Нет на складе | |
| 34 | 263-65-00022 | Adapter | Нет на складе | |
| 35 | 01010-51240 | Болт | Нет на складе | |
| 37 | 01010-50616 | Болт | Нет на складе | |
| 38 | 01643-30623 | Прокладка | Нет на складе | |
| 39 | 07000-12085 | Кольцо круглого сечения | Нет на складе | |
| 40 | 01010-50820 | Болт | Нет на складе | |
| 41 | 01643-30823 | Шайба | Нет на складе | |
| 42 | 07000-12120 | O-ring | Нет на складе | |
| 43 | 01010-51645 | Болт | Нет на складе | |
| 44 | 01145-51000 | Stud | Нет на складе | |
| 45 | 01011-51020 | Болт | Нет на складе | |
| 46 | 01643-31032 | Шайба | Нет на складе | |
| 47 | 242-31-00002 | Plate | Нет на складе | |
| 48 | 01010-51020 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
