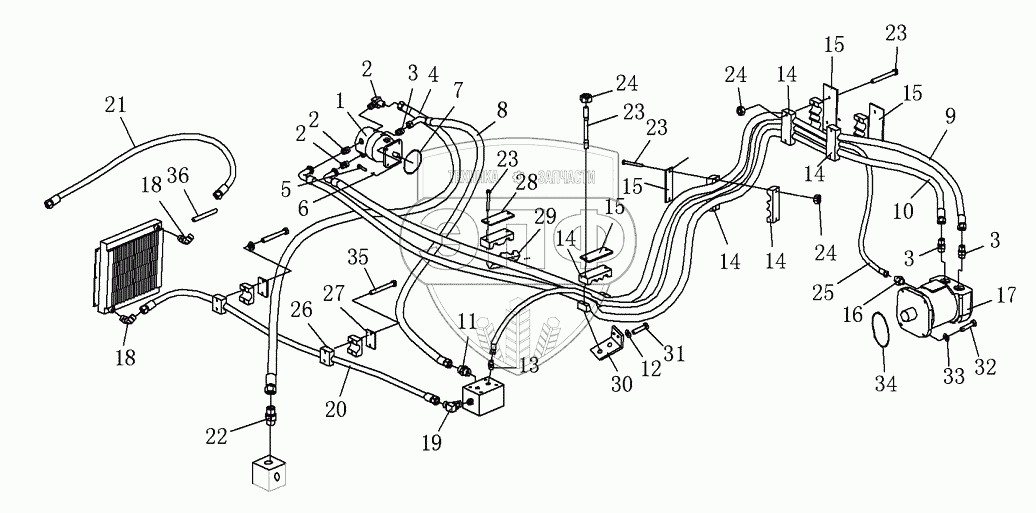

Каталог запасных частей к технике: Shantui Каток SR12-5. HYDRAUMATIC SYSTEM OF VIBRATION
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
15
15
15
16
17
18
18
19
20
21
22
23
23
23
23
24
24
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 242-65-02000 | Vibration pump | Нет на складе | |
| 2 | 254-65-00006 | Adapter | Нет на складе | |
| 3 | 263-65-00028 | Adapter | Нет на складе | |
| 4 | 242-65-03000 | Hose | Нет на складе | |
| 5 | 02010-70838 | Болт | Нет на складе | |
| 6 | 01643-31445 | Уплотнительная шайба | Нет на складе | |
| 7 | 02890-01100 | O-ring | Нет на складе | |
| 8 | 242-65-04000 | Hose | Нет на складе | |
| 9 | 242-65-05000 | Hose | Нет на складе | |
| 10 | 242-65-06000 | Hose | Нет на складе | |
| 11 | 254-64-00008 | Nipple | Нет на складе | |
| 12 | 01643-31032 | Шайба | Нет на складе | |
| 13 | 254-65-00002 | Nipple | Нет на складе | |
| 14 | 263-65-00012 | Rubber-plate | Нет на складе | |
| 15 | 263-65-00013 | Plate | Нет на складе | |
| 16 | 263-65-00022 | Adapter | Нет на складе | |
| 17 | 242-65-07000 | Vibration motor | Нет на складе | |
| 18 | 244-65-00002 | Nipple | Нет на складе | |
| 19 | 244-65-00001 | Nipple | Нет на складе | |
| 20 | 242-65-08000 | Hose | Нет на складе | |
| 21 | 242-65-09000 | Hose | Нет на складе | |
| 22 | 242-65-10000 | Nipple | Нет на складе | |
| 23 | 01010-51085 | Болт | Нет на складе | |
| 24 | 01580-11008 | Гайка | Нет на складе | |
| 25 | 242-65-11000 | Hose | Нет на складе | |
| 26 | 274-65-00004 | Rubber pad | Нет на складе | |
| 27 | 274-65-00005 | Plate | Нет на складе | |
| 28 | 242-64-00005 | Plate | Нет на складе | |
| 29 | 242-64-00001 | Rubber plate | Нет на складе | |
| 30 | 242-31-00001 | Plate | Нет на складе | |
| 31 | 01010-51020 | Болт | Нет на складе | |
| 32 | 01010-51245 | Болт | Нет на складе | |
| 33 | 01643-31232 | Шайба | Нет на складе | |
| 34 | 02892-03100 | O-ring | Нет на складе | |
| 35 | 01010-51065 | Шайба | Нет на складе | |
| 36 | 242-65-12000 | Tube | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
