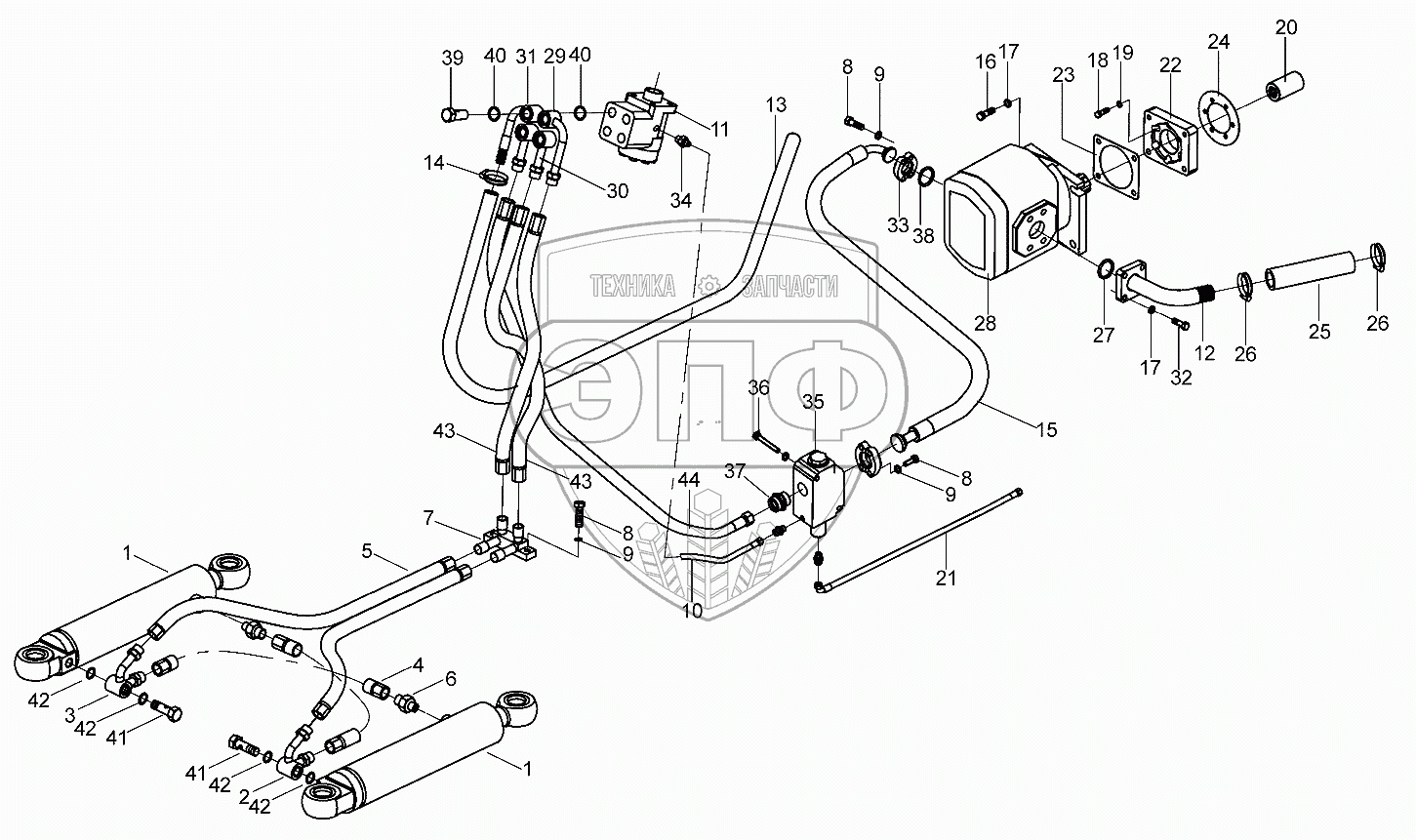

Каталог запасных частей к технике: XCMG LW300FN. Гидросистема поворота
1
1
2
3
4
5
6
7
8
8
8
9
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
42
42
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 250100220 | Поворотный гидроцилиндр | Нет на складе | |
| 2 | 250900166 | Трехходовая масляная труба(левый) | Нет на складе | |
| 3 | 250900165 | Трехходовая масляная труба(правый) | Нет на складе | |
| 4 | 250900207 | Резиновая труба в сборе | Нет на складе | |
| 5 | 250900208 | Резиновая труба в сборе | Нет на складе | |
| 6 | 803165970 | Соединение | Нет на складе | |
| 7 | 250900645 | Корпус соединения | Нет на складе | |
| 8 | 805000043 | Болт М10х30 | Нет на складе | |
| 9 | 805300014 | Шайба 10 | Нет на складе | |
| 10 | 251700218 | Гибкий рукав в сборе | Нет на складе | |
| 11 | 803004125 | Инфлектор | Нет на складе | |
| 12 | 251700221 | Маслоотводящая труба насоса | Нет на складе | |
| 13 | 251700453 | Шланг низкого давления | Нет на складе | |
| 14 | 801902699 | Кольцевой хомут из двух стальных проловок 28-32 | Нет на складе | |
| 15 | 251700220 | Гибкий рукав в сборе | Нет на складе | |
| 16 | 805000090 | Болт M12x55 | Нет на складе | |
| 17 | 805300018 | Шайба 12 | Нет на складе | |
| 18 | 805100064 | Винт М8х20 | Нет на складе | |
| 19 | 805300010 | Шайба 8 | Нет на складе | |
| 20 | 251700222 | Соединительная букса | Нет на складе | |
| 21 | 251700253 | Гибкий рукав в сборе | Нет на складе | |
| 22 | 251700223 | Фланец | Нет на складе | |
| 23 | 250100163 | Бумажная прокладка | Нет на складе | |
| 24 | 250100198 | Бумажная прокладка | Нет на складе | |
| 25 | 250100804 | Шланг низкого давления | Нет на складе | |
| 26 | 801902693 | Кольцевой хомут из двух стальных проловок 50-55 | Нет на складе | |
| 27 | 801100066 | О-образное уплотнительное кольцо 42.5x3.55 | Нет на складе | |
| 28 | 803004137 | Рабочий насос | Нет на складе | |
| 29 | 250900241 | Масляная труба в сборе | Нет на складе | |
| 30 | 250100609 | Масляная труба в сборе | Нет на складе | |
| 31 | 250900242 | Масляная труба в сборе | Нет на складе | |
| 32 | 805000048 | Болт M12x35 | Нет на складе | |
| 33 | 803164272 | Блок фланцев | Нет на складе | |
| 34 | 803601025 | Соединение | Нет на складе | |
| 35 | 803004061 | Клапан управления расходом | Нет на складе | |
| 36 | 805000036 | Болт M10x90 | Нет на складе | |
| 37 | 803164362 | Соединение | Нет на складе | |
| 38 | 805002288 | О-образное кольцо 37.69x3.53 | Нет на складе | |
| 39 | 250100226 | Болт | Нет на складе | |
| 40 | 805301413 | Шайба 20 | Нет на складе | |
| 41 | 250100222 | Шарнирный болт | Нет на складе | |
| 42 | 805301412 | Шайба 18 | Нет на складе | |
| 43 | 251700260 | Гибкий рукав в сборе | Нет на складе | |
| 44 | 251700254 | Гибкий рукав в сборе | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
