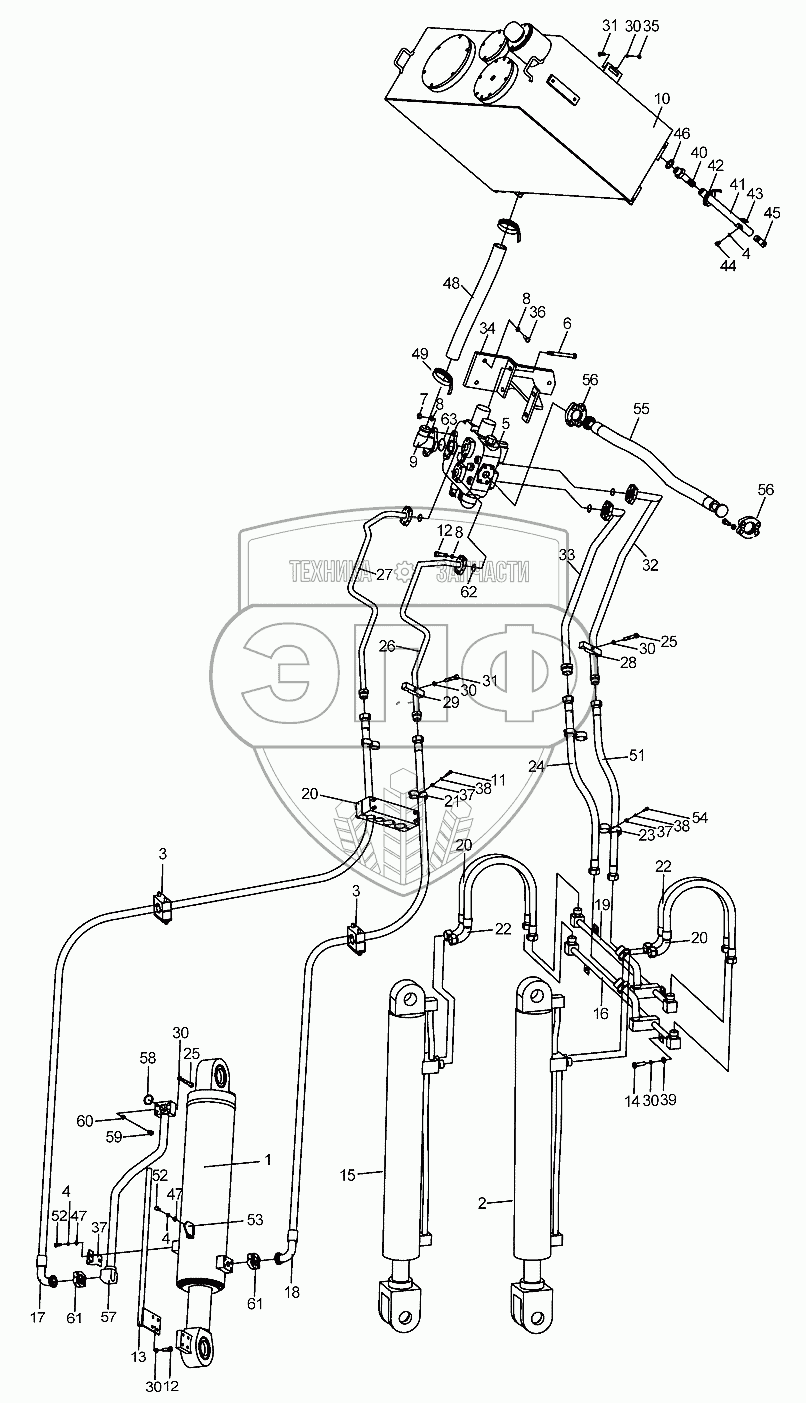

Каталог запасных частей к технике: XCMG LW300FN. Рабочая гидросистема
1
2
3
3
4
4
4
5
6
7
8
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
25
25
26
27
28
29
30
30
30
30
30
30
31
31
32
33
34
35
36
37
37
37
38
38
39
40
41
42
43
44
45
46
47
47
48
49
51
52
52
53
54
55
56
56
57
58
59
60
61
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803004330 | Цилиндр поворотного ковша | Нет на складе | |
| 2 | 803071237 | Масляный цилиндр левой стрелы | Нет на складе | |
| 3 | 250500110 | Трубодержатель | Нет на складе | |
| 4 | 805300010 | Шайба 8 | Нет на складе | |
| 5 | 803004065 | Распределительный клапан | Нет на складе | |
| 6 | 805000215 | Болт M12x140 | Нет на складе | |
| 7 | 805200049 | Гайка М12 | Нет на складе | |
| 8 | 805300018 | Шайба 12 | Нет на складе | |
| 9 | 250100810 | Стальная трубка | Нет на складе | |
| 10 | 251700434 | Гидробак | Нет на складе | |
| 11 | 805000126 | Болт М6х30 | Нет на складе | |
| 12 | 805000043 | Болт М10х30 | Нет на складе | |
| 13 | 252900302 | Штангеуказатель | Нет на складе | |
| 14 | 805000062 | Болт М10х35 | Нет на складе | |
| 15 | 803071259 | Цилиндр правой стрелы | Нет на складе | |
| 16 | 251702646 | Стальная трубка | Нет на складе | |
| 17 | 251702647 | Резиновая труба в сборе | Нет на складе | |
| 18 | 251702648 | Резиновая труба в сборе | Нет на складе | |
| 19 | 251702649 | Стальная трубка | Нет на складе | |
| 20 | 250900317 | Резиновая труба в сборе | Нет на складе | |
| 21 | 250100128 | Трубодержатель | Нет на складе | |
| 22 | 250900318 | Резиновая труба в сборе | Нет на складе | |
| 23 | 250100227 | Трубодержатель | Нет на складе | |
| 24 | 251702650 | Резиновая труба в сборе | Нет на складе | |
| 25 | 805000401 | Болт M10x65 | Нет на складе | |
| 26 | 250900627 | Масляная труба | Нет на складе | |
| 27 | 250900626 | Масляная труба | Нет на складе | |
| 28 | 250100129 | Трубодержатель | Нет на складе | |
| 29 | 250100130 | Трубодержатель | Нет на складе | |
| 30 | 805300014 | Шайба 10 | Нет на складе | |
| 31 | 805000059 | Болт M10x60 | Нет на складе | |
| 32 | 250900623 | Масляная труба | Нет на складе | |
| 33 | 250900622 | Масляная труба | Нет на складе | |
| 34 | 251702651 | Кронштейн распределительного клапана | Нет на складе | |
| 35 | 805200048 | Гайка М10 | Нет на складе | |
| 36 | 805000574 | Болт M12x40 | Нет на складе | |
| 37 | 805200053 | Гайка М6 | Нет на складе | |
| 38 | 805300030 | Шайба М6 | Нет на складе | |
| 39 | 805300017 | Шайба 10 | Нет на складе | |
| 40 | 250900255 | Соединение | Нет на складе | |
| 41 | 250900257 | Шланг низкого давления | Нет на складе | |
| 42 | 801902709 | Хомут из нержавейки 25-38 | Нет на складе | |
| 43 | 250900563 | Трубодержатель | Нет на складе | |
| 44 | 805000616 | Болт М8х12 | Нет на складе | |
| 45 | 250900256 | Заглушка | Нет на складе | |
| 46 | 805301416 | Шайба 27 | Нет на складе | |
| 47 | 805300069 | Шайба 8 | Нет на складе | |
| 48 | 250100448 | Шланг низкого давления | Нет на складе | |
| 49 | 801902713 | Хомут из нержавейки 44-64 | Нет на складе | |
| 50 | 250500318 | Трубодержатель | Нет на складе | |
| 51 | 251702659 | Резиновая труба в сборе | Нет на складе | |
| 52 | 805000018 | Болт М8х20 | Нет на складе | |
| 53 | 252600543 | Стрелка | Нет на складе | |
| 54 | 805000525 | Болт М6х20 | Нет на складе | |
| 55 | 251700219 | Гибкий рукав в сборе | Нет на складе | |
| 56 | 803164272 | Блок фланцев | Нет на складе | |
| 57 | 252600562 | Стальная труба в сборе | Нет на складе | |
| 58 | 801100068 | О-образное кольцо 32.5x3.55G | Нет на складе | |
| 59 | 803107807 | Пробка M14x1.5 | Нет на складе | |
| 60 | 805301410 | Шайба 14 | Нет на складе | |
| 61 | 803164271 | Блок фланцев | Нет на складе | |
| 62 | 801100061 | О-образное уплотнительное колцьо 28x3.55 | Нет на складе | |
| 63 | 801100090 | О-образное уплотнительное колцьо 50x3.5 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
