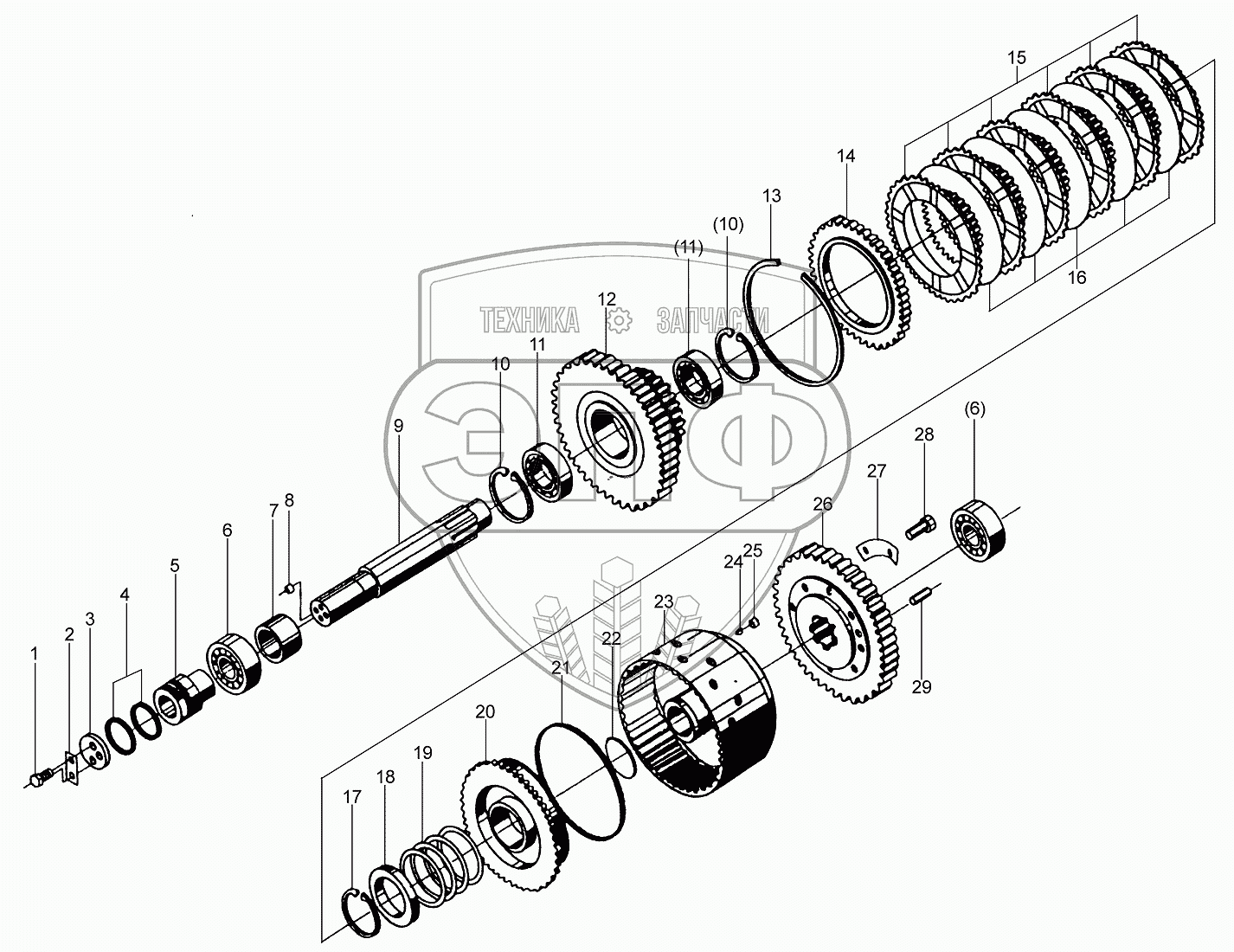

Каталог запасных частей к технике: XCMG LW300FN. Промежуточный вал КПП в сборе
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GВ5783-86 | Болт | Нет на складе | |
| 2 | 860113202 | Стопорная прокладка | Нет на складе | |
| 3 | 860113201 | Упорная планка бокового щита | Нет на складе | |
| 4 | 860114637 | Поршневое кольцо Ф52 | Нет на складе | |
| 5 | 860114642 | Масляная рубашка внутренней накладки | Нет на складе | |
| 6 | 860110987 | Роликовый подшипник 7507 | Нет на складе | |
| 7 | 860114629 | Шестерня m=5, Z=24 | Нет на складе | |
| 8 | ZL20-032009 | Plug 9 | Нет на складе | |
| 9 | 860114665 | Промежуточный вал | Нет на складе | |
| 10 | GB893-86 | Пружинящее стопорное кольцо | Нет на складе | |
| 11 | ZL276-89 | Шарикоподшипник | Нет на складе | |
| 12 | 860114684 | Шестерня m=4.5, Z=41 | Нет на складе | |
| 13 | 860114646 | Борткольцо | Нет на складе | |
| 14 | 860114647 | Наружный боковой щит | Нет на складе | |
| 15 | 860114636 | Наружный фрикцион | Нет на складе | |
| 16 | 860114635 | Внутренний фрикцион | Нет на складе | |
| 17 | GВ894.2-86 | Кольцо | Нет на складе | |
| 18 | 860114648 | Гнездо пружины | Нет на складе | |
| 19 | 860114649 | Пружина | Нет на складе | |
| 20 | 860114708 | Поршень | Нет на складе | |
| 21 | 860114640 | Кольцо маслоуплотнительное | Нет на складе | |
| 22 | Кольцо6х3.1 | О-образное уплотнительное кольцо 6.0х3.1 | Нет на складе | |
| 23 | 860114690 | Картер сцепления в сборе | Нет на складе | |
| 24 | GВ308-89 | Стальной шар 5 | Нет на складе | |
| 25 | ZL20-032109 | Plug | Нет на складе | |
| 26 | 860114672 | Шестерня m=4.5,Z=54 | Нет на складе | |
| 27 | ZL20-032006 | Stop Plate | Нет на складе | |
| 28 | GВ5783-86 | Болт | Нет на складе | |
| 29 | ШпонкаА8х22 | Цилиндрическая шпонка А8х22 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
