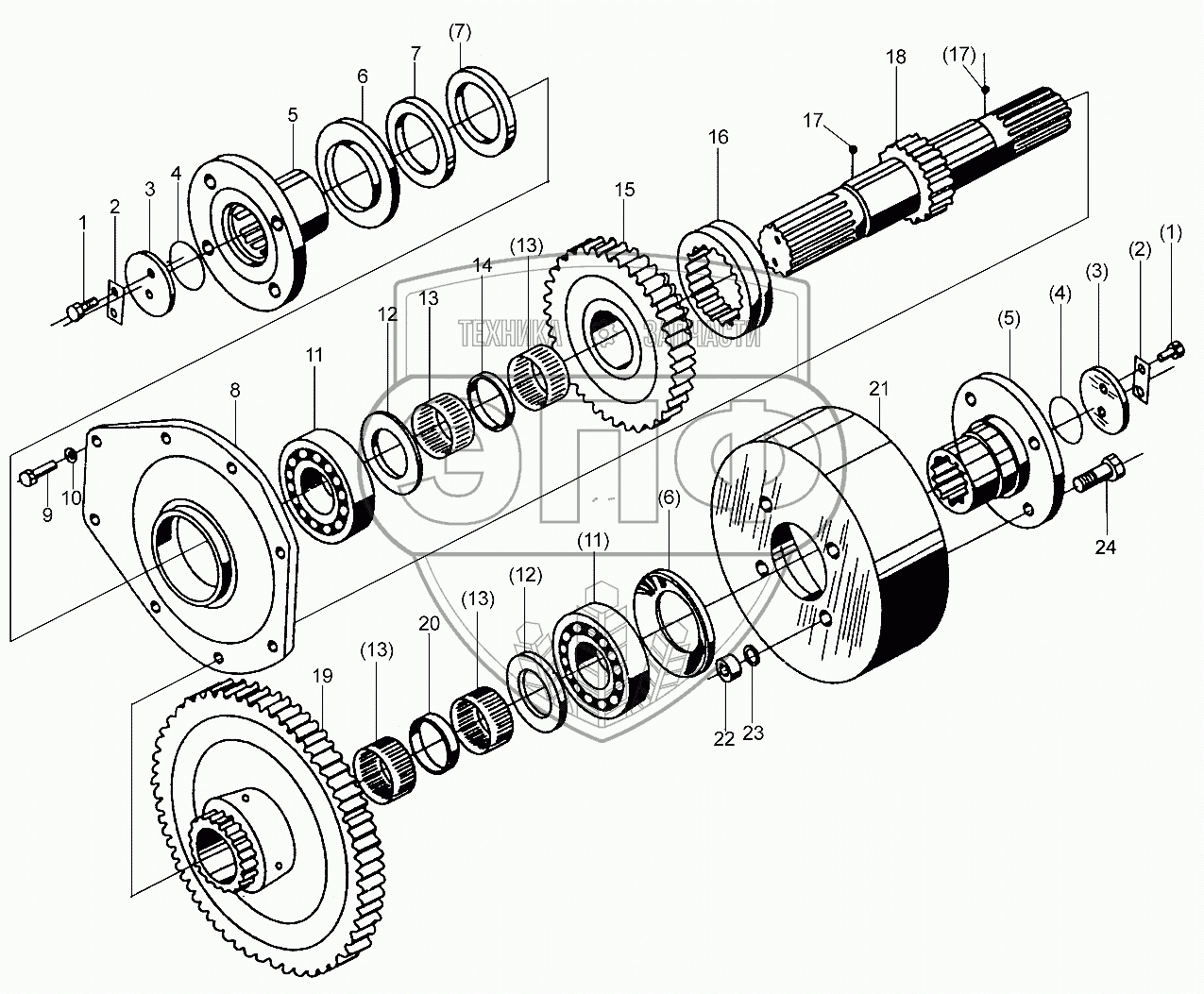

Каталог запасных частей к технике: XCMG LW300FN. Выходной вал КПП в сборе
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
13
13
14
15
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GВ5783-86 | Болт | Нет на складе | |
| 2 | 860114677 | Стопорная прокладка | Нет на складе | |
| 3 | 860114676 | Нажимная планка | Нет на складе | |
| 4 | Q26-01 | O-Ring 16X2 | Нет на складе | |
| 5 | 860114650 | Фланец выходного вала | Нет на складе | |
| 6 | ZL20-030030 | Dust Boot | Нет на складе | |
| 7 | 860110602 | Консервация 65x90x12 | Нет на складе | |
| 8 | 860114707 | Задний боковой щит выходного вала | Нет на складе | |
| 9 | GВ5783-86 | Болт | Нет на складе | |
| 10 | GВ93-87 | Шайба | Нет на складе | |
| 11 | GВ276-89 | Подшипник | Нет на складе | |
| 12 | 860114651 | Стопорное кольцо | Нет на складе | |
| 13 | 860114727 | Подшипник скольжения | Нет на складе | |
| 14 | Тело | Промежуточное тело | Нет на складе | |
| 15 | 860114621 | Шестерня z=36 | Нет на складе | |
| 16 | 860114624 | Скользящая зубчатая втулка высокой и низкой передач | Нет на складе | |
| 17 | GВ308-89 | Стальной шар 5 | Нет на складе | |
| 18 | 860114620 | Выходной вал | Нет на складе | |
| 19 | 860114673 | Шестерня | Нет на складе | |
| 20 | ZL20-030029 | Parking Brake Drum | Нет на складе | |
| 21 | 860114713 | Ручной тормозной барабан | Нет на складе | |
| 22 | GB6175-86 | Гайка | Нет на складе | |
| 23 | GВ93-87 | Шайба | Нет на складе | |
| 24 | GВ5783-86 | Болт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
