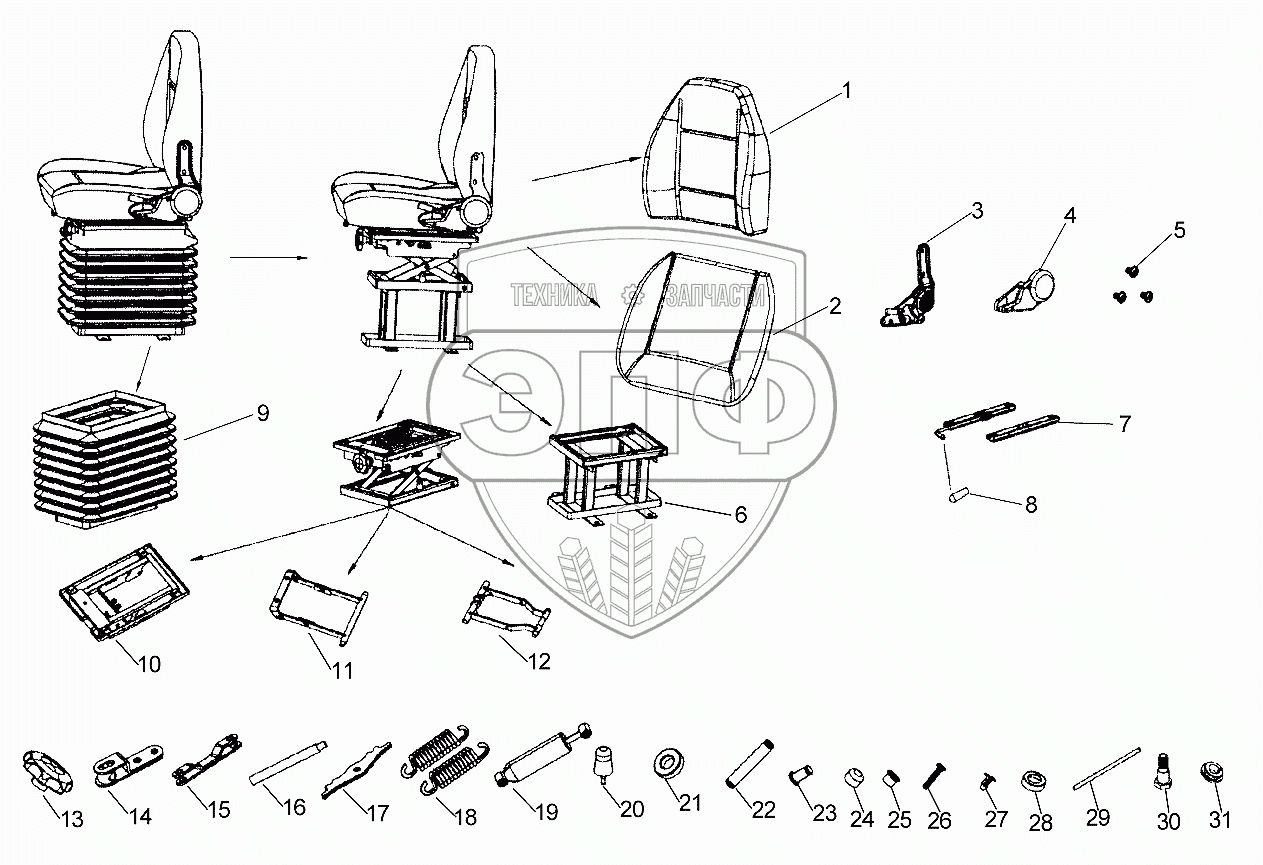

Каталог запасных частей к технике: XCMG LW300FN. Сиденье в сборе 801902761 XGZY01-II
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FS16D-04-1000 | Сборка каркаса спинки | Нет на складе | |
| 2 | FS16D-04-2000 | Сборка сиденья и подушки | Нет на складе | |
| 3 | FT166 | Регулятор угла левой операцией | Нет на складе | |
| 4 | FTK166 | Пластмассовый кожух аппарат для регулирования угла | Нет на складе | |
| 5 | Болт | Болт | Нет на складе | |
| 6 | FS16D-03-5000 | Дополнительные соединительные узлы для амортизирующей нижней рамы | Нет на складе | |
| 7 | FS16D-04-3000 | Скользящий рельс в сборе | Нет на складе | |
| 8 | НВНС0008А0 | Пластмассовая рукоятка | Нет на складе | |
| 9 | FS16D-03-6000 | Резиновая втулка | Нет на складе | |
| 10 | FS16D-03-4100 | Амортизирующая верхняя рама | Нет на складе | |
| 11 | HBJA0300B0 | Узлы наружной подпоры | Нет на складе | |
| 12 | HBJA0200B0 | Узлы внутренней подпоры | Нет на складе | |
| 13 | FJ05-40 | Амортизирующий маховик | Нет на складе | |
| 14 | HBJA0600B0 | Узлы шатуна | Нет на складе | |
| 15 | HBJA0500B0 | Узлы ступени | Нет на складе | |
| 16 | FS16D-04-4302 | Регулировочный винт | Нет на складе | |
| 17 | HBJA0402B0 | Пружиная планка | Нет на складе | |
| 18 | FJ05-36 | Амортизирующая натяжная рессора | Нет на складе | |
| 19 | HBJA0013A0 | Демпфирующая пружина | Нет на складе | |
| 20 | HBJA0005A08102 | Амортизирующая прокладка | Нет на складе | |
| 21 | 8102 | Плоский подшипник | Нет на складе | |
| 22 | FJ02-05-01 | Длинный штифт Ф10х59 | Нет на складе | |
| 23 | HBJA0410F0 | Короткий штифт | Нет на складе | |
| 24 | HBJA0003A3 | Ползун | Нет на складе | |
| 25 | HBJA0102A3 | Гильза 1 | Нет на складе | |
| 26 | HBJA0012F0 | Соединительный болт демпфирующей пружины | Нет на складе | |
| 27 | HBJB0024A0 | Пряжка F | Нет на складе | |
| 28 | FJ05-46 | Гильза подшипника | Нет на складе | |
| 29 | HBJA0001E0 | Установочный вал | Нет на складе | |
| 30 | HBJA0006F0 | Болт ступеньки | Нет на складе | |
| 31 | HBJA0009A3 | Гильза 2 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
