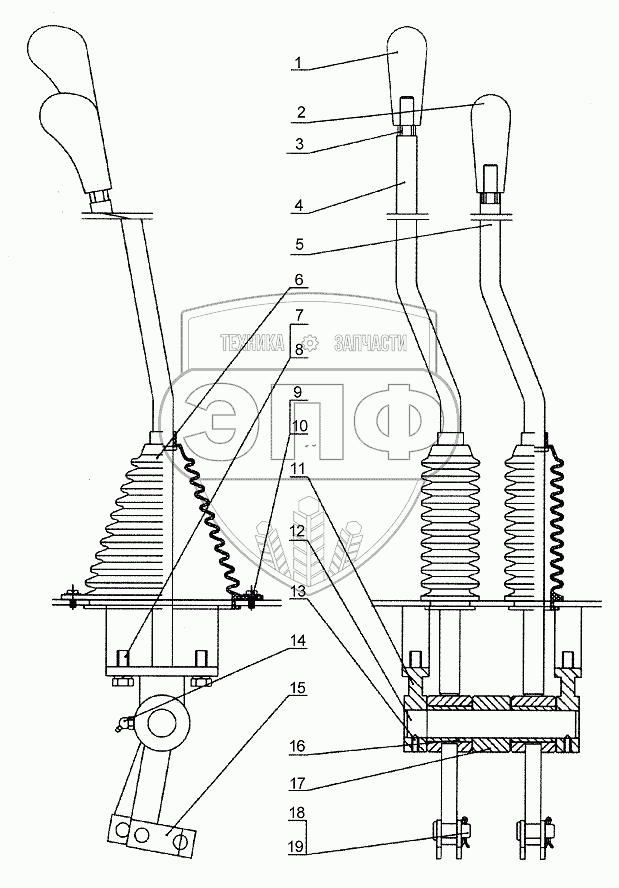

Каталог запасных частей к технике: XCMG LW300FN. Система двухсекционного рычага управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 801902741 | Шар рукоятки управления стрелой | Нет на складе | |
| 2 | 801902742 | Шар рукоятки управления опрокидывающимся скипом | Нет на складе | |
| 3 | 805200069 | Гайка М12 | Нет на складе | |
| 4 | 251700174 | Управляющий рычаг стрелы | Нет на складе | |
| 5 | 251700172 | Рычанг управления опрокидывающим бункером | Нет на складе | |
| 6 | 251800359 | Резиновая втулка | Нет на складе | |
| 7 | 805000727 | Болт М10х25 | Нет на складе | |
| 8 | 805300014 | Шайба 10 | Нет на складе | |
| 9 | 805100056 | Винт М5х12 | Нет на складе | |
| 10 | 805300183 | Шайба 5 | Нет на складе | |
| 11 | 250200197 | Насадка | Нет на складе | |
| 12 | 250100229 | Вал | Нет на складе | |
| 13 | 805101818 | Винт М6х16 | Нет на складе | |
| 14 | 801100339 | Масленка 45°М10х1 | Нет на складе | |
| 15 | 250100230 | Соединительная планка | Нет на складе | |
| 16 | 250200196 | Гильза С1 | Нет на складе | |
| 17 | 250100228 | Промежуточное тело | Нет на складе | |
| 18 | 805601616 | Вал штифта В12х30 | Нет на складе | |
| 19 | 805600006 | Штифт 4x30 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
