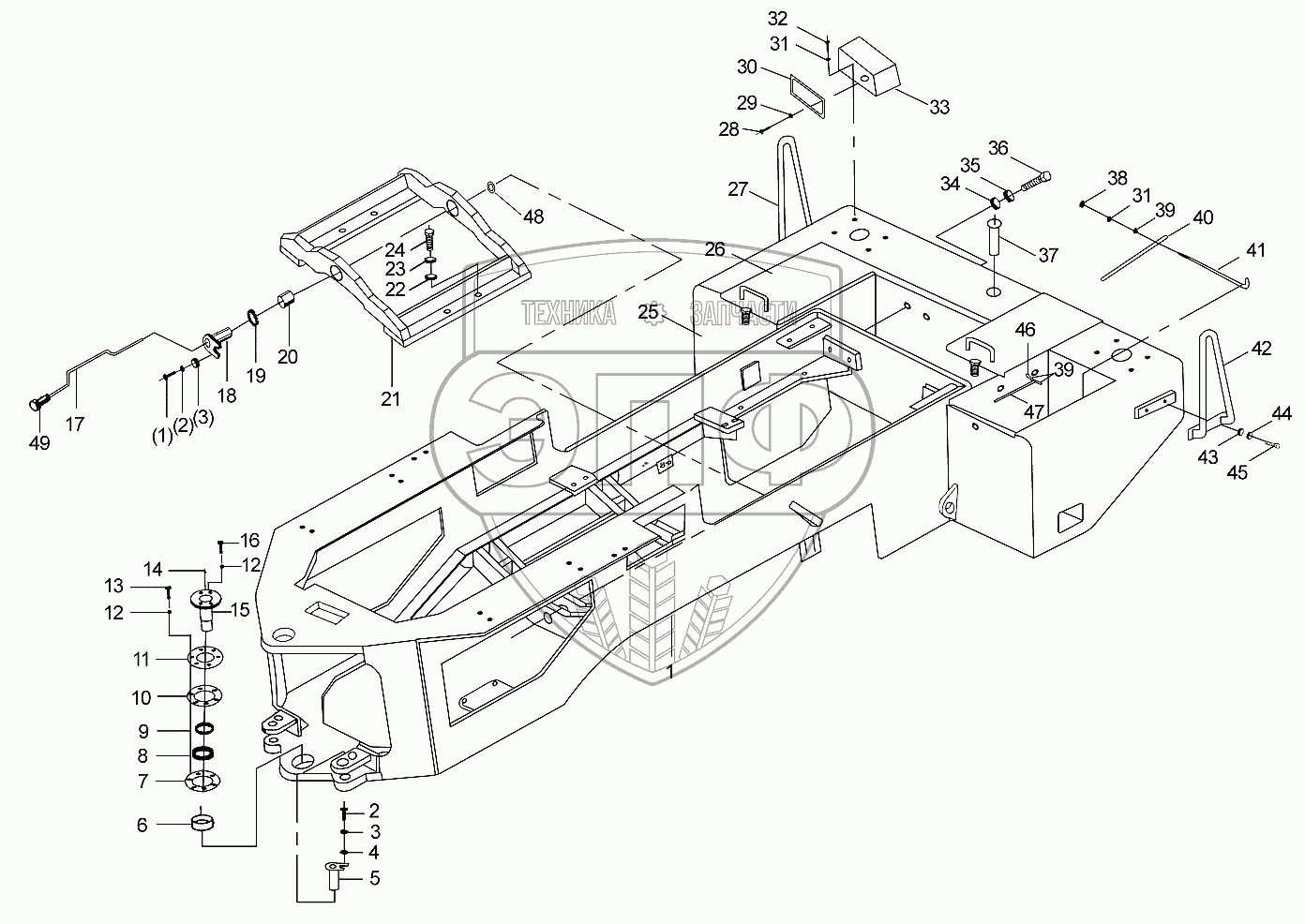

Каталог запасных частей к технике: XCMG LW300FN. Задняя рама
1
1
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 251703118 | Задняя рама | Нет на складе | |
| 1 | 251703050 | Задняя рама | Нет на складе | |
| 2 | 805000714 | Болт М10х20 | Нет на складе | |
| 3 | 250100183 | Шайба | Нет на складе | |
| 4 | 805300014 | Шайба 10 | Нет на складе | |
| 5 | 250500158 | Штифт заднего поворота | Нет на складе | |
| 6 | 250100127 | Стальная втулка | Нет на складе | |
| 7 | 250100182 | Нижний фланец | Нет на складе | |
| 8 | 800511234 | Откидной подшипник GE60ES | Нет на складе | |
| 9 | 801100113 | О-образное кольцо | Нет на складе | |
| 10 | 250100424 | Регулирующая шайба | Нет на складе | |
| 11 | 250100181 | Верхний фланец | Нет на складе | |
| 12 | 805300018 | Шайба 12 | Нет на складе | |
| 13 | 805000032 | Болт M12x60 | Нет на складе | |
| 14 | 801100339 | Масленка 45°М10х1 | Нет на складе | |
| 15 | 250100215 | Верхний шарнирный палец | Нет на складе | |
| 15 | 251703081 | Нижний шарнирный палец | Нет на складе | |
| 16 | 805000716 | Болт М12х30 | Нет на складе | |
| 17 | 250100870 | Заливная труба | Нет на складе | |
| 18 | 250100212 | Палец вспомогательной рамы | Нет на складе | |
| 19 | 250200178 | Медная шайба | Нет на складе | |
| 20 | 250100180 | Комплект | Нет на складе | |
| 21 | 250900177 | Вспомогательная рама | Нет на складе | |
| 22 | 805201458 | Гайка М24 | Нет на складе | |
| 23 | 805300034 | Шайба 24 | Нет на складе | |
| 24 | 805000671 | Болт М24х2х220 | Нет на складе | |
| 25 | 250900220 | Контргруз | Нет на складе | |
| 26 | 250900228 | Крышка правой коробки | Нет на складе | |
| 26 | 250900227 | Крышка левой коробки | Нет на складе | |
| 27 | 250700106 | Право-задний кронштейн-поручень | Нет на складе | |
| 28 | 805100056 | Винт М5х12 | Нет на складе | |
| 29 | 805300119 | Шайба 5 | Нет на складе | |
| 30 | 252100432 | Перекрытие за фанарем | Нет на складе | |
| 31 | 805300010 | Шайба 8 | Нет на складе | |
| 32 | 805000033 | Болт М8х16 | Нет на складе | |
| 33 | 252100428 | Опора фары | Нет на складе | |
| 34 | 805300021 | Шайба 24 | Нет на складе | |
| 35 | 805300034 | Шайба 24 | Нет на складе | |
| 36 | 805002851 | Болт М24х200 | Нет на складе | |
| 37 | 250100646 | Буксирный палец | Нет на складе | |
| 38 | 805200045 | Гайка М8 | Нет на складе | |
| 39 | 805300069 | Шайба 8 | Нет на складе | |
| 40 | 250900221 | Стопорный угольник | Нет на складе | |
| 41 | 250900222 | Крепежный бош | Нет на складе | |
| 42 | 250700111 | Кронштейн-поручень лево-задний | Нет на складе | |
| 43 | 805300013 | Шайба 16 | Нет на складе | |
| 44 | 805300011 | Шайба 16 | Нет на складе | |
| 45 | 805000716 | Болт М12х30 | Нет на складе | |
| 46 | 805603355 | Шплинт 2х20 | Нет на складе | |
| 47 | 252100434 | Упорный стержень | Нет на складе | |
| 48 | 269900185 | Регулирующая шайба | Нет на складе | |
| 49 | 801100336 | Масленка M10x1 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
