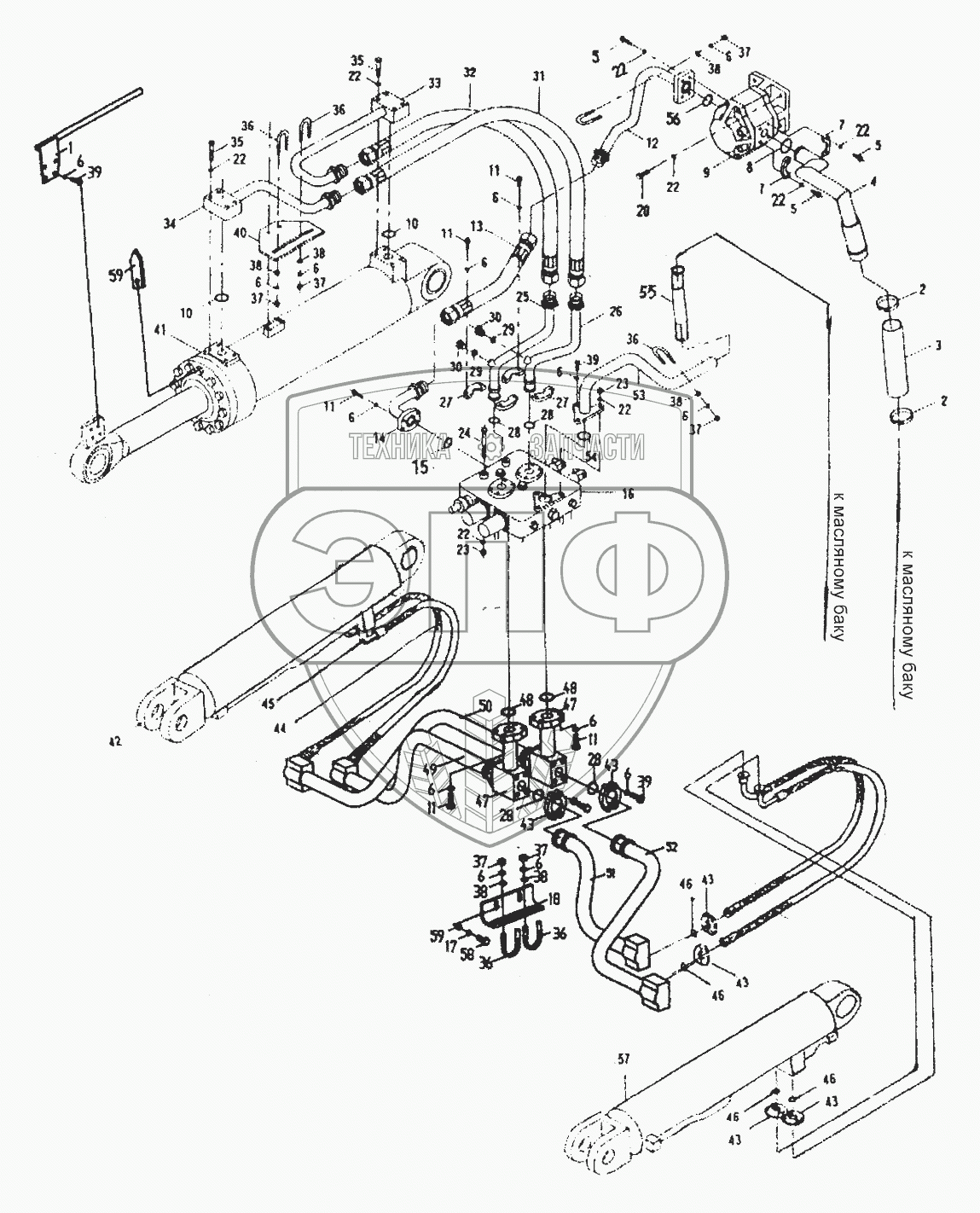

Каталог запасных частей к технике: XCMG LW-541F. 560F.7.1 Рабочая гидравлическая система
1
2
2
3
4
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
9
10
10
11
11
11
11
11
12
13
14
15
16
17
18
20
22
22
22
22
22
22
22
22
23
23
24
25
26
27
27
28
28
28
28
29
29
30
30
31
32
33
34
35
35
36
36
36
36
36
37
37
37
37
37
37
38
38
38
38
38
38
39
39
39
40
41
42
43
43
43
43
43
43
44
45
46
46
46
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 540F.7.1.1 | Указатель | Нет на складе | |
| 2 | JB3616.1-1984 | Зажим | Нет на складе | |
| 3 | ZL50E.7.1-5 | Шланг | Нет на складе | |
| 4 | LW560E7.1.6.1 | Масляная труба | Нет на складе | |
| 5 | GB5783-86 | Болт | Нет на складе | |
| 6 | GB93-87 | Шайба 12 | Нет на складе | |
| 7 | LW560F.7.1.6-1 | Фланец | Нет на складе | |
| 8 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 9 | P7200-F160 | Шестеренный насос | Нет на складе | |
| 10 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 11 | GB5783-86 | Болт | Нет на складе | |
| 12 | LW560F.7.1.5.1 | Масляная труба | Нет на складе | |
| 13 | LW560F.7.1.3 | Шланг | Нет на складе | |
| 14 | LW560F.7.1.2.1 | Масляная труба | Нет на складе | |
| 15 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 16 | DF32.2C | Управляющий клапаня | Нет на складе | |
| 17 | GB93-87 | Шайба 12 | Нет на складе | |
| 18 | GB97.1-85 | Шайба | Нет на складе | |
| 19 | Z5G7.1-2 | Планка | Нет на складе | |
| 20 | GB899-88 | Винт АМ10х1х20 | Нет на складе | |
| 21 | GB901-88 | Болт | Нет на складе | |
| 22 | GB93-87 | Шайба 12 | Нет на складе | |
| 23 | GB6170-86 | Гайка | Нет на складе | |
| 24 | GB5782-86 | Болт | Нет на складе | |
| 25 | LW560F.7.1.10.1 | Труба | Нет на складе | |
| 26 | LW560F.7.1.8.1 | Труба | Нет на складе | |
| 27 | ZL50E.7.1.12-1 | Разъемный фланец | Нет на складе | |
| 28 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 29 | Q/SC1294-2000 | Шайба | Нет на складе | |
| 30 | JB1000-77 | Заглушка | Нет на складе | |
| 31 | LW560F.7.1.11 | Шланг | Нет на складе | |
| 32 | LW560F.7.1.4 | Шланг | Нет на складе | |
| 33 | LW560F.7.1.12.1 | Масляная труба | Нет на складе | |
| 34 | LW560F.7.1.1.1 | Масляная труба | Нет на складе | |
| 35 | GB5782-86 | Болт | Нет на складе | |
| 36 | 85Z.10.1.1-2 | U-Болт | Нет на складе | |
| 37 | GB6170-86 | Гайка | Нет на складе | |
| 38 | GB97.1-85 | Шайба | Нет на складе | |
| 39 | GB5783-86 | Болт | Нет на складе | |
| 40 | ZL50E.7.1-1 | Планка | Нет на складе | |
| 41 | Z5G7.1.1 | Цилиндр наклона | Нет на складе | |
| 42 | Z5G7.1.3A | Правый цилиндр подъема | Нет на складе | |
| 43 | 85Z.10.1-2 | Split Flange | Нет на складе | |
| 44 | Z5G7.1A.6 | Шланг | Нет на складе | |
| 45 | Z5G.7.1A.7 | F Шланг | Нет на складе | |
| 46 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 47 | 540F.7.1.2.1 | Тройник | Нет на складе | |
| 48 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 49 | 540F.7.1.4.1 | Труба | Нет на складе | |
| 50 | 540F.7.1.3.1 | Труба | Нет на складе | |
| 51 | 540F.7.1.5.1 | Труба | Нет на складе | |
| 52 | 540F.7.1.6.1 | Труба | Нет на складе | |
| 53 | LW560F.7.1.9.1 | Труба | Нет на складе | |
| 54 | GB1235-76 | Кольцо | Нет на складе | |
| 55 | LW560F.7.1.7 | Шланг | Нет на складе | |
| 56 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 57 | Z5G7.1.24A | Левый цилиндр подъема | Нет на складе | |
| 58 | GB5783-86 | Болт | Нет на складе | |
| 59 | ZL50E.7.1.1-3 | Кольцо-суппорт | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
