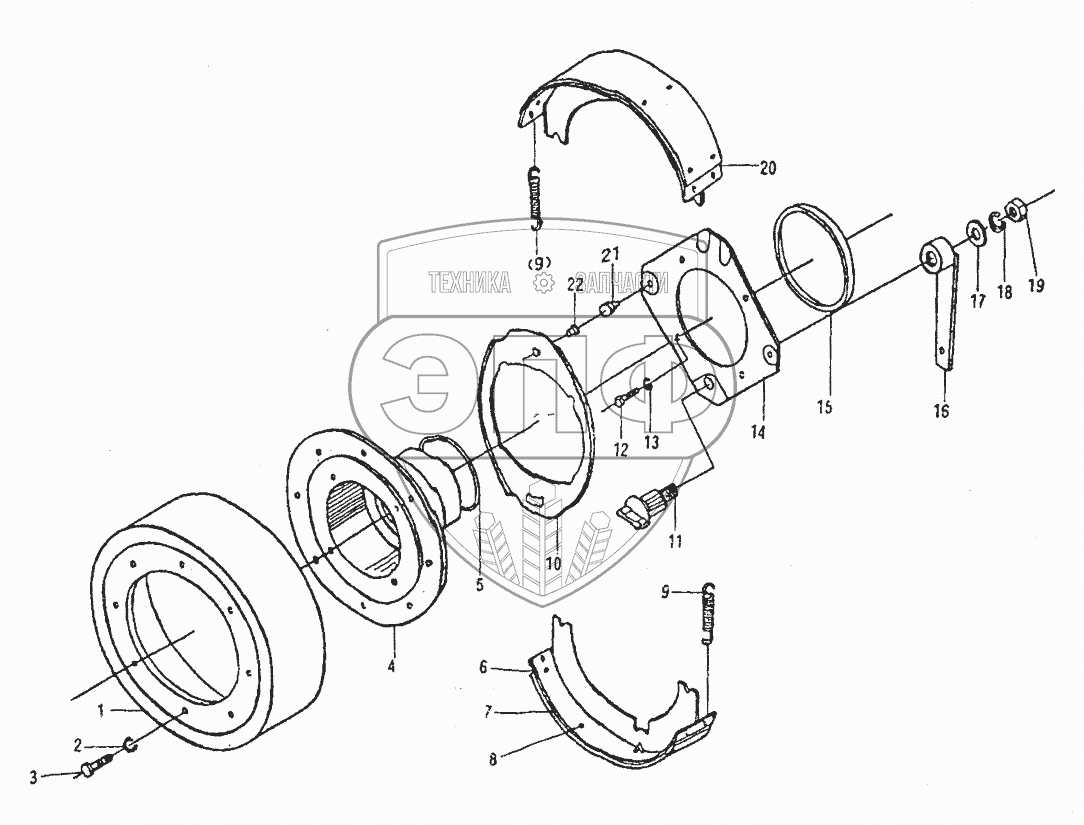

Каталог запасных частей к технике: XCMG LW-541F. ZL40A.13.1 Парковочный тормоз
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | YCX-4 | Тормозной барабан | Нет на складе | |
| 2 | GB93-87 | Шайба 12 | Нет на складе | |
| 3 | GB5786-86 | Болт М12х1,25х30 | Нет на складе | |
| 4 | ZL40.13.1-3 | Фланец | Нет на складе | |
| 5 | GB1235-76 | Кольцо | Нет на складе | |
| 6 | YCX.4,1 | Узел тормозной колодки (II) | Нет на складе | |
| 7 | YCX2-1 | Вкладыш | Нет на складе | |
| 8 | GB872-86 | Заклепка 5х12 | Нет на складе | |
| 9 | YCX-3 | Пружина | Нет на складе | |
| 10 | YCX.3-1 | Пластина | Нет на складе | |
| 11 | YCX-1 | Стержень | Нет на складе | |
| 12 | GB5782-86 | Болт | Нет на складе | |
| 13 | GB93-87 | Шайба 12 | Нет на складе | |
| 14 | YCX.1 | Якорная пластина | Нет на складе | |
| 15 | YCX.1-3 | Шайба | Нет на складе | |
| 16 | YCX-2 | Рычаг | Нет на складе | |
| 17 | GB95-85 | Шайба | Нет на складе | |
| 18 | GB93-87 | Шайба 12 | Нет на складе | |
| 19 | GB41-86 | Гайка | Нет на складе | |
| 20 | YCX.1 | Якорная пластина | Нет на складе | |
| 21 | YCX.1l-2 | Заклепка | Нет на складе | |
| 22 | YCX.3-2 | Заклепка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
