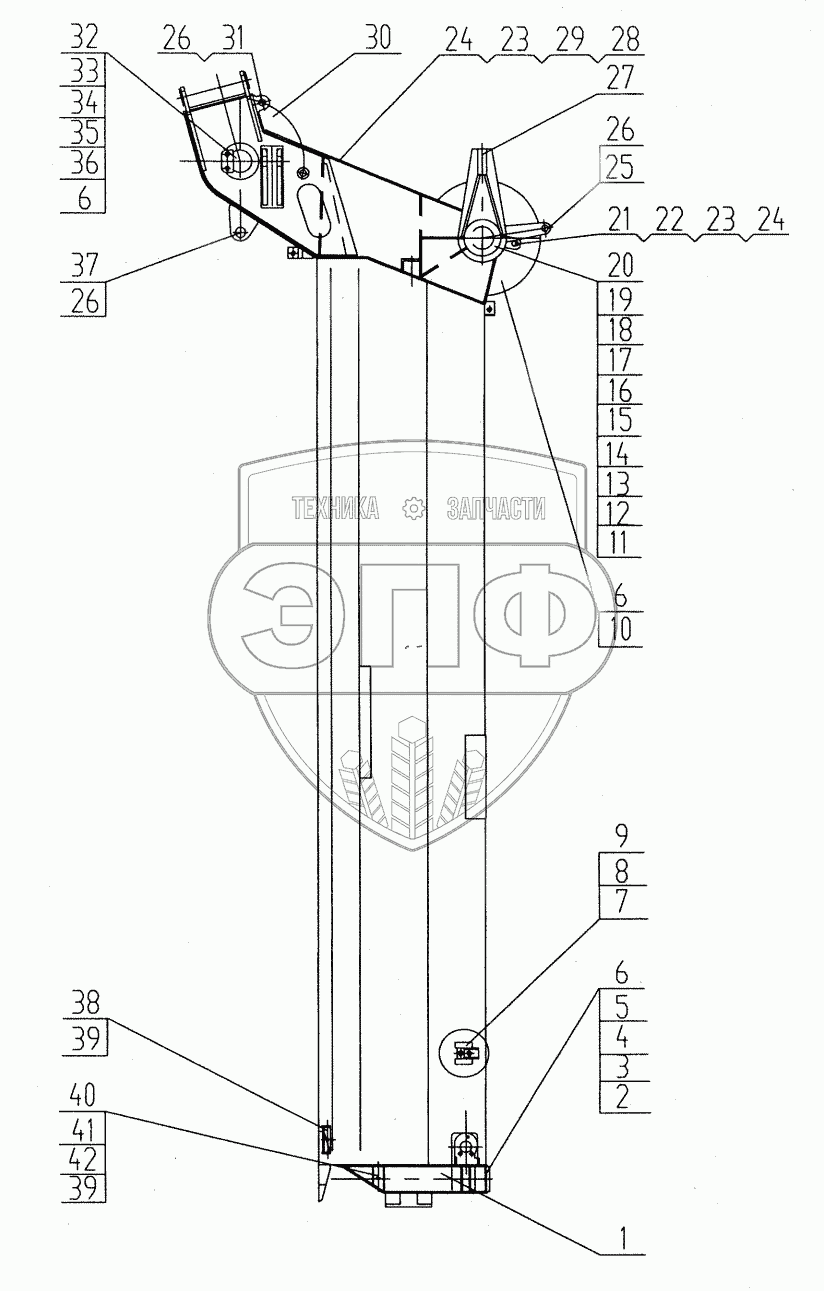

Каталог запасных частей к технике: XCMG QY25K. QY25K.02III.4 4th Section
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | QY25K.02III.4.1 | 4 th section structure | Нет на складе | |
| 2 | QY25K.02III.4-3 | Slider | Нет на складе | |
| 3 | QY25K.02II.4-25 | Plate t2x88x85 | Нет на складе | |
| 4 | QY25K.02II.4-26 | Plate t1x88x85 | Нет на складе | |
| 5 | QY25K.02II.2-10 | Mat | Нет на складе | |
| 6 | 10810006 | Washer 10 | Нет на складе | |
| 7 | QY25K.02II.4-28 | Track | Нет на складе | |
| 8 | 10420206 | Screw M8x25 | Нет на складе | |
| 9 | 10420404 | Screw M8x50 | Нет на складе | |
| 10 | QY25K.02II.4.18 | Pulley | Нет на складе | |
| 11 | QY25K.02II.4-7 | Sleeve | Нет на складе | |
| 12 | QY25K.02II.4-8 | Sleeve | Нет на складе | |
| 13 | QY25K.02II.4-9 | Sleeve | Нет на складе | |
| 14 | QY25K.02II.4-19 | Sleeve | Нет на складе | |
| 15 | QY25K.02II.4-20 | Cover plate | Нет на складе | |
| 16 | QY25K.02II.4-21 | Fillet pin | Нет на складе | |
| 17 | QY25K.02II.4-22 | Shaft | Нет на складе | |
| 18 | QY25K.02II.4-23 | Sleeve | Нет на складе | |
| 19 | 10430007 | Nut M16 | Нет на складе | |
| 20 | 10440002 | Washer 16 | Нет на складе | |
| 21 | QY25K.02II.4-4 | Shaft | Нет на складе | |
| 22 | QY25K.02II.4-5 | Clamp | Нет на складе | |
| 23 | 10410026 | Bolt M8x16 | Нет на складе | |
| 24 | 10440001 | Washer 8 | Нет на складе | |
| 25 | QY25K.02II.4-2 | Rope hold | Нет на складе | |
| 26 | QY25K.02II.4-3 | Spring pin | Нет на складе | |
| 27 | QY25K.02II.4.6 | Bracket | Нет на складе | |
| 28 | QY25K.02II.4-10 | Cover plate | Нет на складе | |
| 29 | 10440062 | Washer 8 | Нет на складе | |
| 30 | QY25K.02II.4.12 | Pulley | Нет на складе | |
| 31 | QY25K.02II.4-16 | Rope hold | Нет на складе | |
| 32 | QY25K.02II.4-13 | Retaining Plate | Нет на складе | |
| 33 | QY25K.02II.4-14 | Sleeve | Нет на складе | |
| 34 | QY25K.02II.4-15 | Shaft | Нет на складе | |
| 35 | 10420004 | Bolt M12x25 | Нет на складе | |
| 36 | 10440010 | Washer 12 | Нет на складе | |
| 37 | QY25K.02II.4-11 | Rope hold | Нет на складе | |
| 38 | QY25K.02III.4-2 | Slider | Нет на складе | |
| 39 | 10420206 | Screw M8x25 | Нет на складе | |
| 40 | QY25K.02II.4-27 | Slider | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
