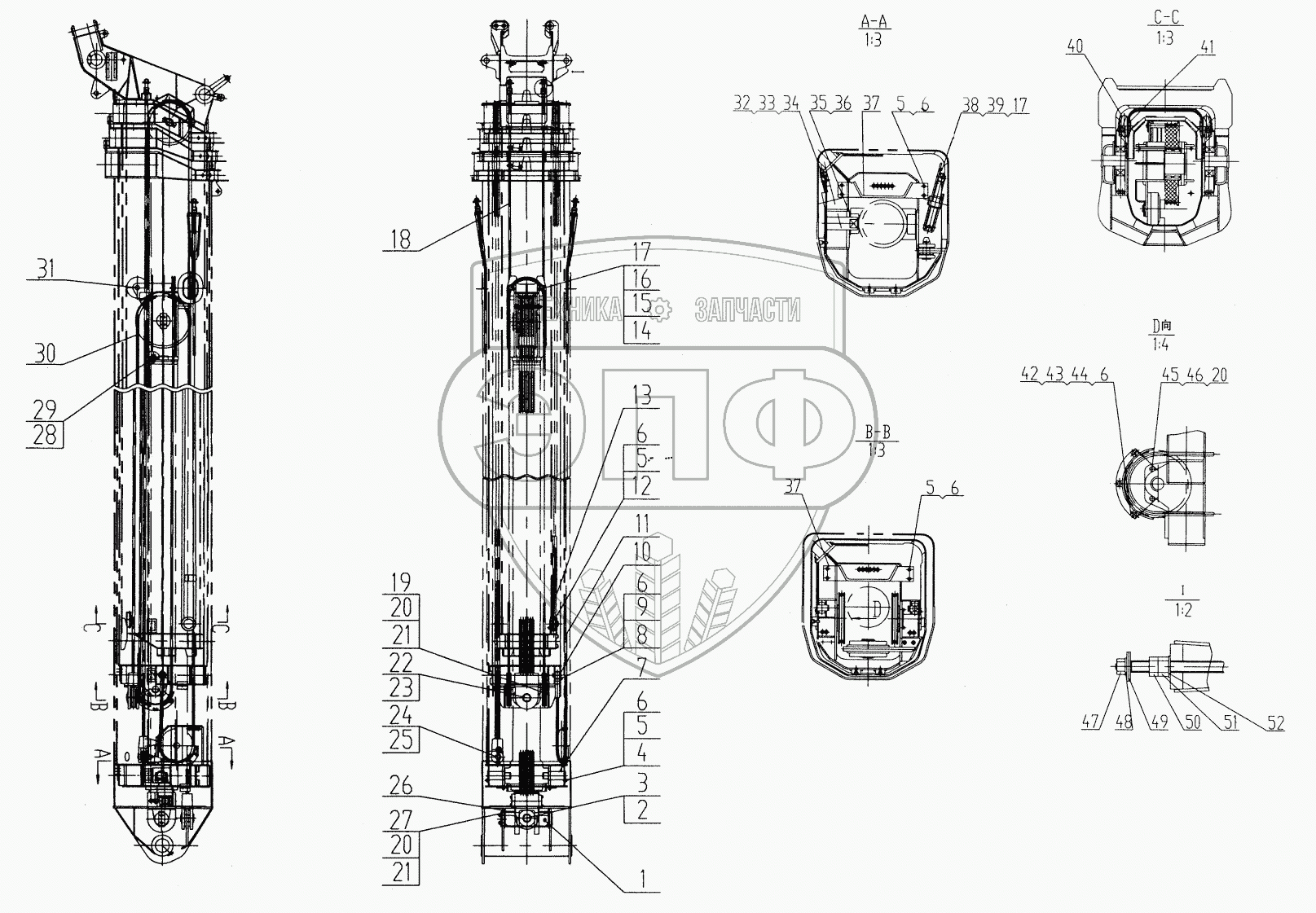

Каталог запасных частей к технике: XCMG QY25K. QY25K.02III.5 Telescoping Units
1
2
3
4
5
5
5
5
6
6
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | QY25K.02II.5-1 | Shaft | Нет на складе | |
| 2 | QY25K.02II.5-2 | Pin | Нет на складе | |
| 3 | QY25K.02II.5-3 | Clip | Нет на складе | |
| 4 | QY25K.02II.5-4 | Fixed plate | Нет на складе | |
| 5 | 10410011 | Bolt M8x20 | Нет на складе | |
| 6 | 10440001 | Washer 8 | Нет на складе | |
| 7 | QY25K.02II.5-5 | Shaft | Нет на складе | |
| 8 | QY25K.02II.5-7 | Fixed plate | Нет на складе | |
| 9 | 10410026 | Bolt M8x16 | Нет на складе | |
| 10 | QY25K.02II.5-8 | Pin | Нет на складе | |
| 11 | QY25K.02II.5.9 | Thinly rope I | Нет на складе | |
| 12 | QY25K.02II.5-10 | Shaft Bushing | Нет на складе | |
| 13 | QY25K.02II.5.11 | Grossly rоре II | Нет на складе | |
| 14 | QY25K.02II.5.12 | Rope | Нет на складе | |
| 15 | 10410259 | BoltM6x35 | Нет на складе | |
| 16 | 10440022 | Washer 6 | Нет на складе | |
| 17 | 10430009 | Nut М6 | Нет на складе | |
| 18 | QY25K.02II.5.20 | Thinly rоре II | Нет на складе | |
| 19 | QY25K.02II.5.6 | Uphold pedestal | Нет на складе | |
| 20 | 10420005 | Screw M10x25 | Нет на складе | |
| 21 | 10440006 | Washer 10 | Нет на складе | |
| 22 | QY25K.02II.5-25 | Pin | Нет на складе | |
| 23 | 10420146 | Bolt M10x20 | Нет на складе | |
| 24 | QY25K.02II.5-27 | Pin | Нет на складе | |
| 25 | QY25K.02II.5-28 | Clip | Нет на складе | |
| 26 | QY25K.02II.5-29 | Sleeve | Нет на складе | |
| 27 | QY25K.02II.5.14-3 | Fixed plate | Нет на складе | |
| 28 | 10420161 | Screw M16x40 | Нет на складе | |
| 29 | 10440002 | Washer 16 | Нет на складе | |
| 30 | QY25K.02II.5.12 | Rope | Нет на складе | |
| 31 | QY25K.02III.5.1 | Guide pully structure | Нет на складе | |
| 32 | 10420108 | Screw M6x35 | Нет на складе | |
| 33 | QY25K.02III.5-15 | Rope holder | Нет на складе | |
| 34 | QY25K.02II.5-16 | Rope holder | Нет на складе | |
| 35 | QY25K.02II.5-17 | Mat | Нет на складе | |
| 36 | QY25K.02II.5-18 | Mat | Нет на складе | |
| 37 | QY25K.02II.5.19 | Rope roller | Нет на складе | |
| 38 | QY25K.02II.5-21 | Rope holder | Нет на складе | |
| 39 | 10410678 | Bolt M6x20 | Нет на складе | |
| 40 | QY25K.02II.5.22 | Wheel | Нет на складе | |
| 41 | QY25K.02II.5-23 | Pin | Нет на складе | |
| 42 | QY25K.02II.5.24 | Rope holder | Нет на складе | |
| 43 | 10410265 | Bolt M8x45 | Нет на складе | |
| 44 | 10430001 | Nut М8 | Нет на складе | |
| 45 | QY25K.02II.5-26 | Plate | Нет на складе | |
| 46 | 10450021 | Shield ring 45 | Нет на складе | |
| 47 | 10430058 | Nut M12 | Нет на складе | |
| 48 | 10440005 | Washer 16 | Нет на складе | |
| 49 | 10440119 | Washer 16 | Нет на складе | |
| 50 | 10430125 | Nut M20 | Нет на складе | |
| 51 | 10430008 | Nut M20 | Нет на складе | |
| 52 | 10440121 | Washer 20 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
