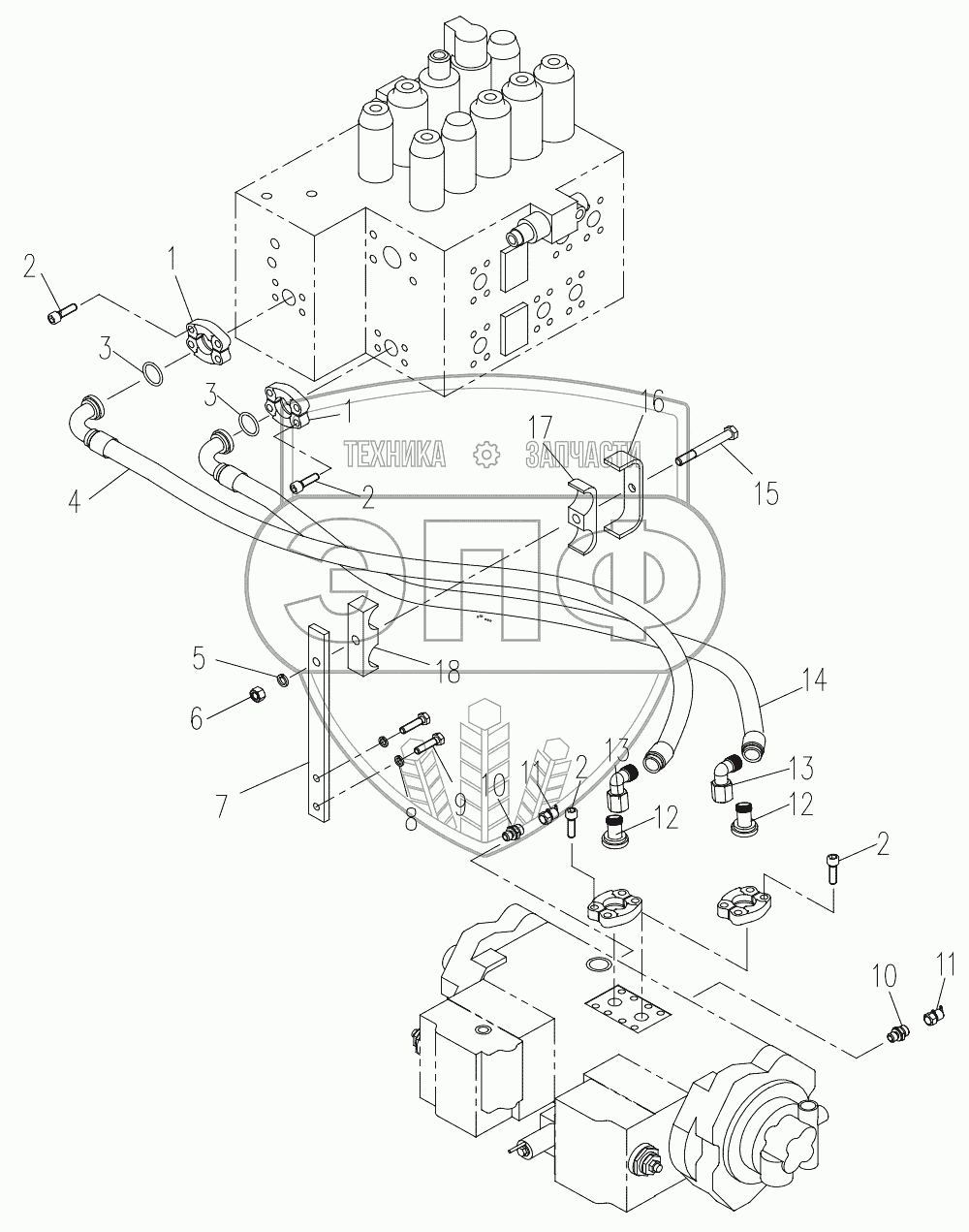

Каталог запасных частей к технике: XCMG XE230. Upper Hydraulic Piping
1
1
2
2
2
2
3
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 803164234 | Блок фланцев | Нет на складе | |
| 2 | 805103652 | Screw | Нет на складе | |
| 3 | 803173975 | O-ring | Нет на складе | |
| 4 | 803172216 | Hose Assembly | Нет на складе | |
| 5 | 805300018 | Шайба 12 | Нет на складе | |
| 6 | 805200049 | Гайка М12 | Нет на складе | |
| 7 | 310800456 | Plate | Нет на складе | |
| 8 | 805300014 | Шайба 10 | Нет на складе | |
| 9 | 805000278 | Болт | Нет на складе | |
| 10 | 803177593 | O-ring | Нет на складе | |
| 11 | 803173442 | Adapter | Нет на складе | |
| 12 | 803110440 | Flange | Нет на складе | |
| 13 | 803166491 | Elbow | Нет на складе | |
| 14 | 819908669 | Hose Assembly | Нет на складе | |
| 15 | 805000080 | Bolt | Нет на складе | |
| 16 | 310600548 | Plate | Нет на складе | |
| 17 | 310600549 | Clamp | Нет на складе | |
| 18 | 310600550 | Clamp | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
