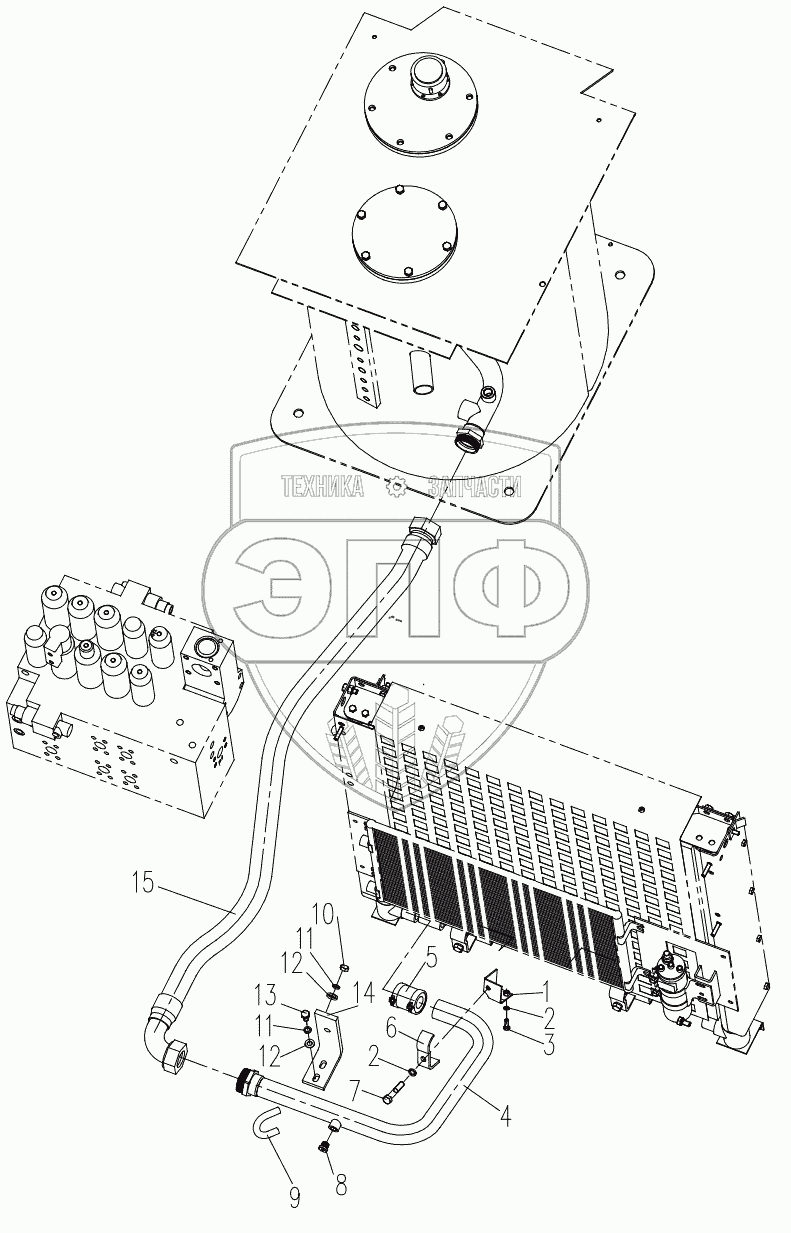

Каталог запасных частей к технике: XCMG XE230. Upper Hydraulic Piping
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 310600558 | Seat | Нет на складе | |
| 2 | 805300018 | Шайба 12 | Нет на складе | |
| 3 | 805000716 | Болт М12х30 | Нет на складе | |
| 4 | 310601493 | Pipe | Нет на складе | |
| 5 | 803172181 | Coupling | Нет на складе | |
| 6 | 310600961 | Clamp | Нет на складе | |
| 7 | 805000041 | Болт M12x70 | Нет на складе | |
| 8 | 803166449 | Заглушка | Нет на складе | |
| 9 | 310600540 | Clamp | Нет на складе | |
| 10 | 805200048 | Гайка М10 | Нет на складе | |
| 11 | 805300014 | Шайба 10 | Нет на складе | |
| 12 | 805300102 | Шайба 10 | Нет на складе | |
| 13 | 805000400 | Болт M10X40 | Нет на складе | |
| 14 | 310800595 | Clamp | Нет на складе | |
| 15 | 803172075 | Hose Assembly | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
