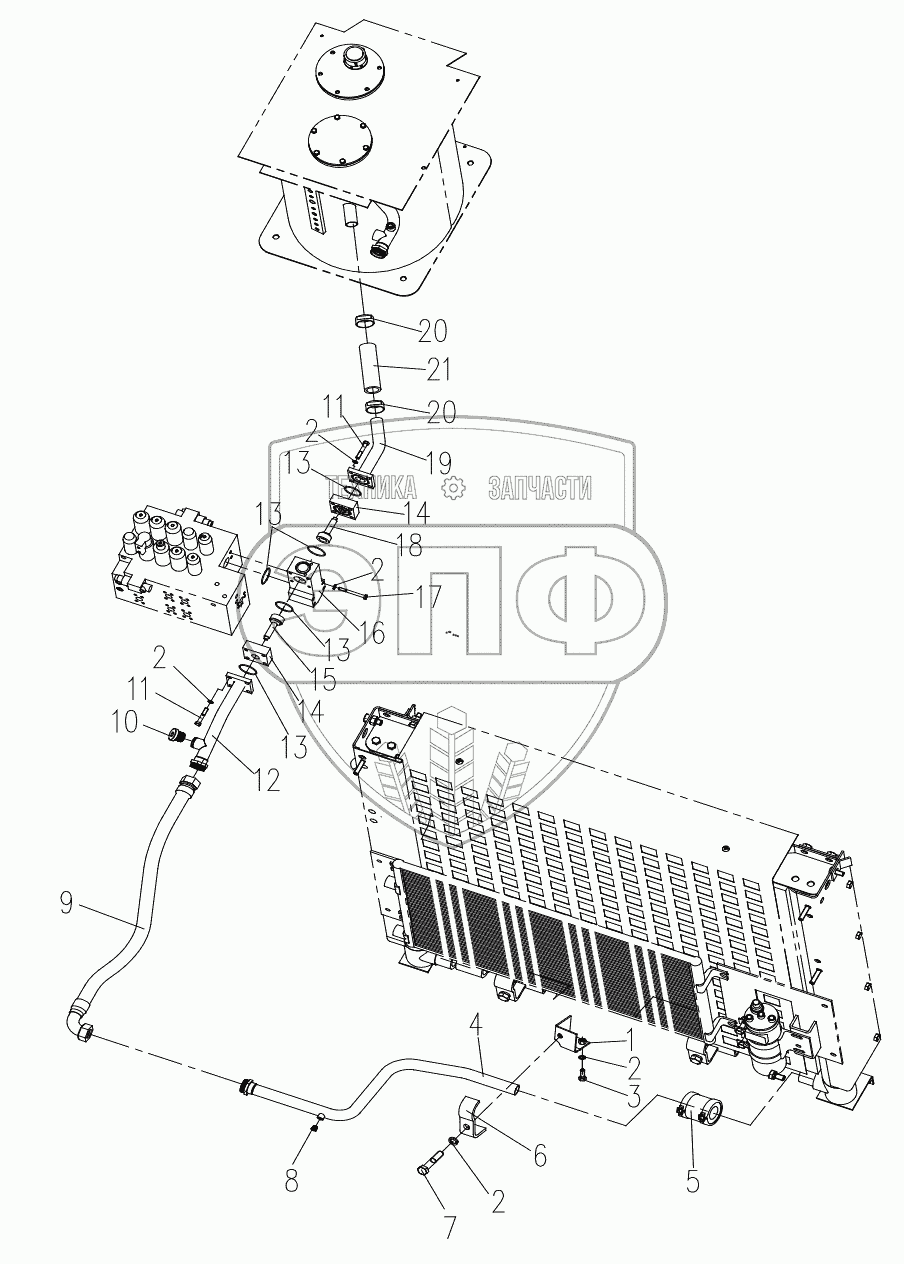

Каталог запасных частей к технике: XCMG XE230. Upper Hydraulic Piping
1
2
2
2
2
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
14
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 310600558 | Seat | Нет на складе | |
| 2 | 805300018 | Шайба 12 | Нет на складе | |
| 3 | 805000716 | Болт М12х30 | Нет на складе | |
| 4 | 310601498 | Pipe | Нет на складе | |
| 5 | 803172180 | Coupling | Нет на складе | |
| 6 | 310600961 | Clamp | Нет на складе | |
| 7 | 805000041 | Болт M12x70 | Нет на складе | |
| 8 | 803166449 | Заглушка | Нет на складе | |
| 9 | 803172074 | Hose Assembly | Нет на складе | |
| 10 | 803172189 | Plug | Нет на складе | |
| 11 | 805000264 | Screw | Нет на складе | |
| 12 | 310801636 | Pipe | Нет на складе | |
| 13 | 801100325 | O-ring | Нет на складе | |
| 14 | 310800462 | Flange | Нет на складе | |
| 15 | 803172063 | Valve | Нет на складе | |
| 16 | 310800461 | Block | Нет на складе | |
| 17 | 805000403 | Bolt | Нет на складе | |
| 18 | 803172064 | Valve | Нет на складе | |
| 19 | 310800198 | Pipe | Нет на складе | |
| 20 | 801905604 | Clamp | Нет на складе | |
| 21 | 803172315 | Hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
