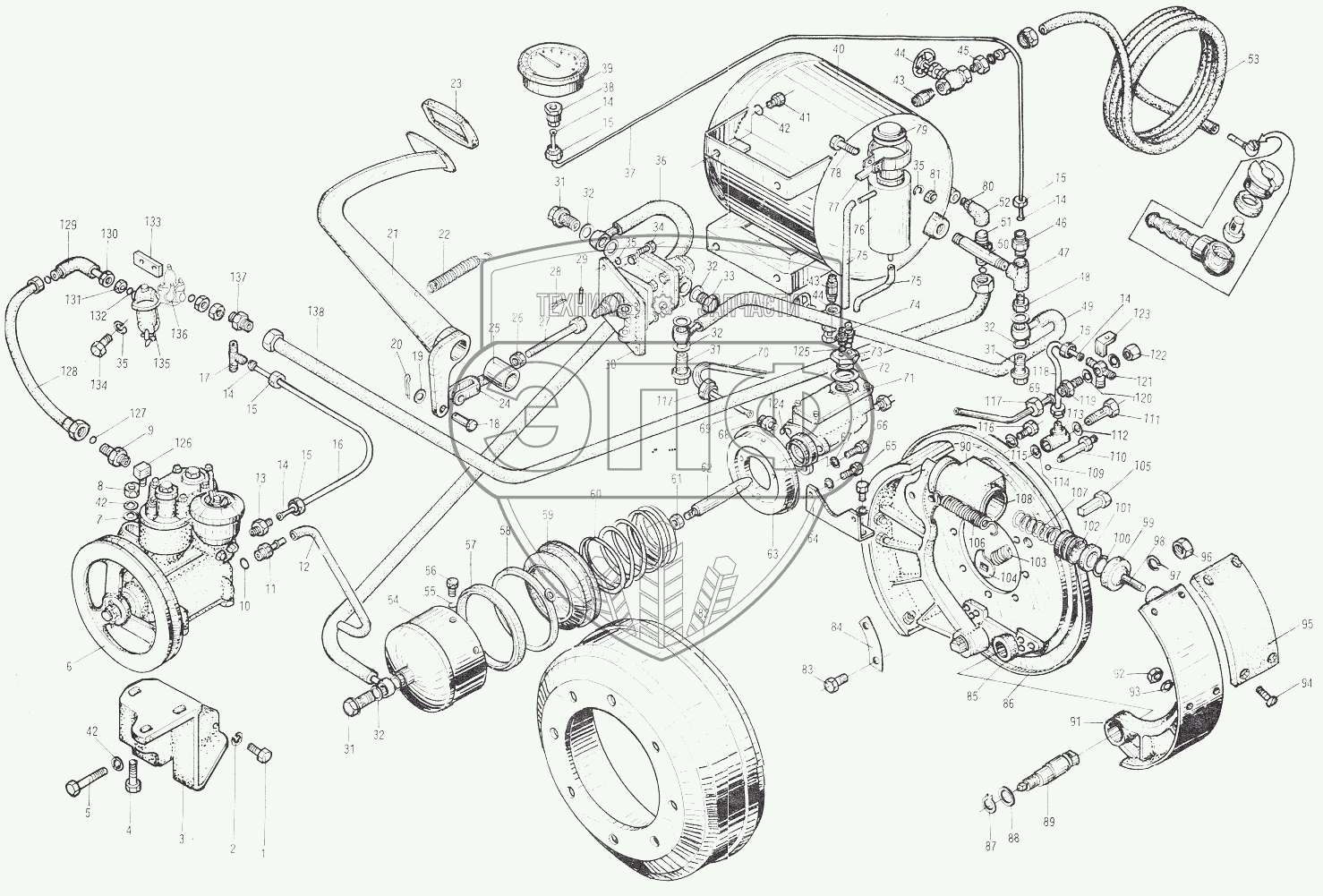

Каталог запасных частей к технике: XCMG YL16 (YL20). YL16 Foot Brake System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
32
32
32
32
33
34
35
35
35
36
37
38
39
40
41
42
42
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M10x30/GB5783 | Hex. bolt | Нет на складе | |
| 2 | 10/GB93 | Spring washer | Нет на складе | |
| 3 | YL16-3-2-8a | Air pump seat | Нет на складе | |
| 4 | M12x60/GB5782 | Hex. bolt | Нет на складе | |
| 5 | M12x85/GB5782 | Hex. bolt | Нет на складе | |
| 6 | EQ-140 | Air pump | Нет на складе | |
| 7 | 12/GB97-2 | Flat washer | Нет на складе | |
| 8 | M12/GB6170 | Hex. nut | Нет на складе | |
| 9 | YL16-3-2-12a | Union | Нет на складе | |
| 10 | YL16-3-2-6 | Washer | Нет на складе | |
| 11 | YL16-3-2-7 | Union | Нет на складе | |
| 12 | d.10x1.5x800 | Plastic hose | Нет на складе | |
| 13 | YL16-3-2-3 | Union | Нет на складе | |
| 14 | YL16-3-7 | Union | Нет на складе | |
| 15 | YL16-3-9 | Nut | Нет на складе | |
| 16 | d.6x1x1100 | Copper pipe | Нет на складе | |
| 17 | YL16-3-2-5 | Tee | Нет на складе | |
| 18 | 12x38/GB882 | Pin | Нет на складе | |
| 19 | 12/GB97-2 | Flat washer | Нет на складе | |
| 20 | 4x26/GB91 | Cotter pin | Нет на складе | |
| 21 | YL16-3-1 | Foot pedal | Нет на складе | |
| 22 | YL16-8-2-7 | Tension spring | Нет на складе | |
| 23 | 3Y15-7-6-2-4 | Foot pedal pad | Нет на складе | |
| 24 | 3Y15-7-6-11 | Fork connector | Нет на складе | |
| 25 | YL16-8-2-8 | Shaft sleeve | Нет на складе | |
| 26 | M12/GB6170 | Hex. nut | Нет на складе | |
| 27 | YL16-3-3 | Pushing rod | Нет на складе | |
| 28 | 1.5x12/GB91 | Cotter pin | Нет на складе | |
| 29 | YL16-3-27 | Pin | Нет на складе | |
| 30 | JN150-3514011 | Brake control valve | Нет на складе | |
| 31 | М22x1.5x40/JB999 | Bolt | Нет на складе | |
| 32 | YL16-3-4-1 | Washer | Нет на складе | |
| 33 | M22x1.5/JB1000 | Plug | Нет на складе | |
| 34 | M8x25/GB5783 | Hex. bolt | Нет на складе | |
| 35 | 8/GB93 | Spring washer | Нет на складе | |
| 36 | G75-3 | Rubber canvas hose | Нет на складе | |
| 37 | 6x1x2200 | Copper pipe | Нет на складе | |
| 38 | YL16-3-8 | Union | Нет на складе | |
| 39 | YT-3 | Brake pressure gage | Нет на складе | |
| 40 | YL16-3-5-1 | Air reservoir | Нет на складе | |
| 41 | M12x20/GB5783 | Bolt | Нет на складе | |
| 42 | 12/GB93 | Spring washer | Нет на складе | |
| 43 | YL16-3-5-3 | Tube | Нет на складе | |
| 44 | 03.авг | Copper valve | Нет на складе | |
| 45 | YL16-3-5-2 | Union | Нет на складе | |
| 46 | YL16-3-5-6 | Union | Нет на складе | |
| 47 | 15 | Tee | Нет на складе | |
| 48 | YL16-3-5-5a | Union | Нет на складе | |
| 49 | G75-3L-320 | Rubber canvas hose | Нет на складе | |
| 50 | YL16-3-5-8 | Connecting tube | Нет на складе | |
| 51 | YL16-3-2-12a | Union | Нет на складе | |
| 52 | 10 | Elbow | Нет на складе | |
| 53 | Air hose assembly | Air hose assembly | Нет на складе | |
| 54 | YL16-3-6-1 | Booster cylinder | Нет на складе | |
| 55 | 8/GB859 | Spring washer | Нет на складе | |
| 56 | M8x16/GB21 | Hex. bolt | Нет на складе | |
| 57 | D150/Yx | Seal ring | Нет на складе | |
| 58 | YL16-3-6-7 | Seal ring | Нет на складе | |
| 59 | YL16-3-6-6 | Piston | Нет на складе | |
| 60 | YL16-3-6-9 | Spring | Нет на складе | |
| 61 | M12x1.25/GB6173 | Hex. nut | Нет на складе | |
| 62 | YL16-3-6-8 | Pushing rod | Нет на складе | |
| 63 | YL16-3-6-10 | End cover | Нет на складе | |
| 64 | YL16-3-6-11 | Bracket | Нет на складе | |
| 65 | M10x25/GB21 | Hex. bolt | Нет на складе | |
| 66 | M10x32/GB21 | Small hex. bolt | Нет на складе | |
| 67 | 10/GB93 | Spring washer | Нет на складе | |
| 68 | YL16-3-6-5 | Union | Нет на складе | |
| 69 | YL16-3-16 | Union | Нет на складе | |
| 70 | d.10x1x1700 | Copper tube | Нет на складе | |
| 71 | SH-141-3505010 | Main brake pump | Нет на складе | |
| 72 | YL16-3-6-4 | Washer | Нет на складе | |
| 73 | YL16-3-6-3 | Plug connector | Нет на складе | |
| 74 | YL16-3-6-1 | Booster cylinder | Нет на складе | |
| 75 | YL16-3-13 | Plastic hose | Нет на складе | |
| 76 | YL16-3-8-1 | Oil drum | Нет на складе | |
| 77 | YL16-3-12 | Clip | Нет на складе | |
| 78 | M8x40/GB5783 | Hex. bolt | Нет на складе | |
| 79 | YL16-3-8-3 | Cylinder cover | Нет на складе | |
| 80 | YL16-3-5-9 | Connecting tube | Нет на складе | |
| 81 | M8/GB6170 | Hex. nut | Нет на складе | |
| 82 | YL16-1-18 | Brake hub | Нет на складе | |
| 83 | М12x1.25x30/GB5786 | Hex. bolt | Нет на складе | |
| 84 | YL16-1-9 | Shim | Нет на складе | |
| 85 | YL16-1-1A | Brake plate | Нет на складе | |
| 86 | YL16-1-1 | Clamp | Нет на складе | |
| 87 | d.24/СВ894 | Snap ring | Нет на складе | |
| 88 | 24/GB97-2 | Flat washer | Нет на складе | |
| 89 | YL16-1-1-3 | Brake shoe fulcrum pin | Нет на складе | |
| 90 | TD50A-D | Brake auxiliary pump | Нет на складе | |
| 91 | YL16-1-1-10 | Brake shoe | Нет на складе | |
| 92 | M10x1/GB6171 | Hex. nut | Нет на складе | |
| 93 | 10/GB93 | Spring washer | Нет на складе | |
| 94 | YL16-1-1-15 | Friction plate screw | Нет на складе | |
| 95 | YL16-1-1-14 | Braking block | Нет на складе | |
| 96 | М18x1.5/GB6171 | Hex. nut | Нет на складе | |
| 97 | 18/GB93 | Spring washer | Нет на складе | |
| 98 | YL16-3-9-5 | Brake roller | Нет на складе | |
| 99 | YL16-3-9-3 | Rubber cap | Нет на складе | |
| 100 | 44x3.5/GB1235 | O-seal ring | Нет на складе | |
| 101 | YL16-3-9-7 | Leather cup | Нет на складе | |
| 102 | YL16-3-9-4 | Brake piston | Нет на складе | |
| 103 | YL16-1-1-12 | Spring | Нет на складе | |
| 104 | YL16-1-1-13 | Cam | Нет на складе | |
| 105 | YL16-1-1-11 | Brake shoe lockpin | Нет на складе | |
| 106 | YL16-1-1-1 | Brake shoe return spring | Нет на складе | |
| 107 | YL16-3-9-2 | Spring | Нет на складе | |
| 108 | YL16-3-9-1 | Brake pump body | Нет на складе | |
| 109 | d.8/GB308 | Steel ball | Нет на складе | |
| 110 | YL16-3-9-6 | Oil output union | Нет на складе | |
| 111 | YL16-3-9-9 | Oil inlet bolt | Нет на складе | |
| 112 | YL16-3-9-10 | Washer | Нет на складе | |
| 113 | YL16-3-9-8 | Oil input union | Нет на складе | |
| 114 | YL16-3-9-11 | Washer | Нет на складе | |
| 115 | 10/GB93 | Spring washer | Нет на складе | |
| 116 | M10x25/GB21 | Hex. bolt | Нет на складе | |
| 117 | YL16-3-2 | Nut | Нет на складе | |
| 118 | d.6x1 | Copper pipe | Нет на складе | |
| 119 | YL16-3-19 | Union | Нет на складе | |
| 120 | YL16-3-21 | Washer | Нет на складе | |
| 121 | YL16-3-18 | Tee | Нет на складе | |
| 122 | YL16-3-20 | Nut | Нет на складе | |
| 123 | YL16-3-17 | Angle steel | Нет на складе | |
| 124 | YL16-3-6-12 | Washer | Нет на складе | |
| 125 | YL16-3-6-2 | Washer | Нет на складе | |
| 126 | YL16-3-2-13 | Union | Нет на складе | |
| 127 | 16x2.4/GB1235 | O-seal ring | Нет на складе | |
| 128 | G75-0 | Rubber canvas hose | Нет на складе | |
| 129 | YL16-3-29 | Union | Нет на складе | |
| 130 | M22x1.5/GB6173 | Nut | Нет на складе | |
| 131 | 22/GB97-2 | Washer | Нет на складе | |
| 132 | 24x2.4/GB1235 | O-seal ring | Нет на складе | |
| 133 | YL16-3-28 | Bearing plate | Нет на складе | |
| 134 | M8x85/GB5782 | Bolt | Нет на складе | |
| 135 | JN150-351100 | Oil-water separator | Нет на складе | |
| 136 | JN150-3512010 | Pressure governor | Нет на складе | |
| 137 | YL16-3-1 | Foot pedal | Нет на складе | |
| 138 | G75-0L-2000 | Rubber canvas hose | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
