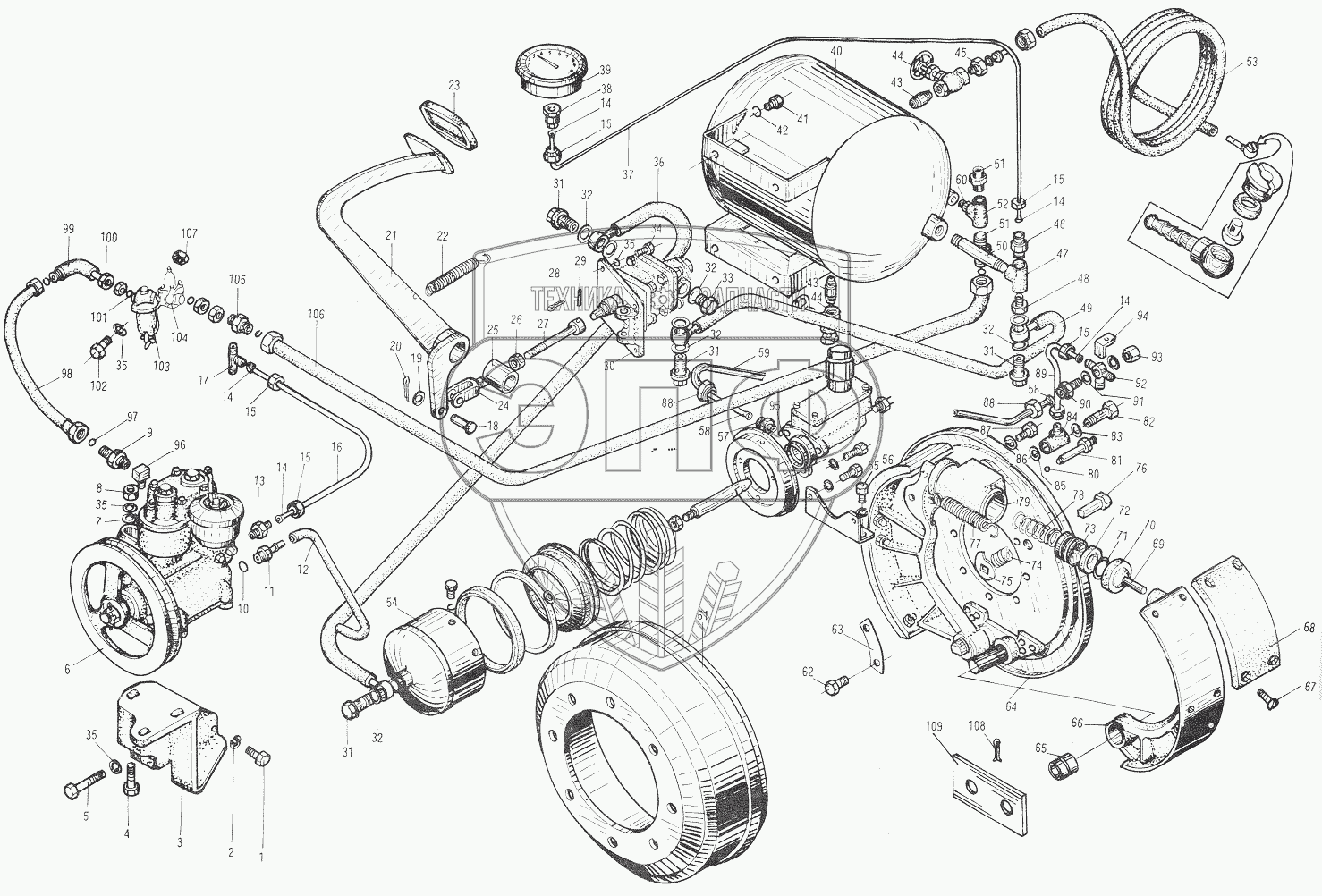

Каталог запасных частей к технике: XCMG YL16 (YL20). YL20 Foot Brake System
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
32
32
32
32
32
33
34
35
35
35
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M10x30/GB5783 | Hex. bolt | Нет на складе | |
| 2 | 10/GB93 | Spring washer | Нет на складе | |
| 3 | YL16-3-2-8a | Air pump seat | Нет на складе | |
| 4 | M12x60/GB5782 | Hex. bolt | Нет на складе | |
| 5 | M12x85/GB5782 | Hex. bolt | Нет на складе | |
| 6 | EQ-140 | Air pump | Нет на складе | |
| 7 | 12/GB97-2 | Flat washer | Нет на складе | |
| 8 | M12/GB6170 | Hex. nut | Нет на складе | |
| 9 | YL16-3-2-12a | Union | Нет на складе | |
| 10 | YL16-3-2-6 | Washer | Нет на складе | |
| 11 | YL16-3-2-7 | Union | Нет на складе | |
| 12 | d.10x1.5x800 | Plastic hose | Нет на складе | |
| 13 | YL16-3-2-3 | Union | Нет на складе | |
| 14 | YL16-3-7 | Union | Нет на складе | |
| 15 | YL16-3-9 | Nut | Нет на складе | |
| 16 | d.6x1x1100 | Copper pipe | Нет на складе | |
| 17 | YL16-3-2-5 | Tee | Нет на складе | |
| 18 | 12x38/GB882 | Pin | Нет на складе | |
| 19 | 12/GB97-2 | Flat washer | Нет на складе | |
| 20 | 4x26/GB91 | Cotter pin | Нет на складе | |
| 21 | YL16-3-1 | Foot pedal | Нет на складе | |
| 22 | YL16-8-2-7 | Tension spring | Нет на складе | |
| 23 | 3Y15-7-6-2-7 | Foot pedal pad | Нет на складе | |
| 24 | 3Y15-7-6-11 | Fork connector | Нет на складе | |
| 25 | YL16-8-2-8 | Shaft sleeve | Нет на складе | |
| 26 | M12/GB6170 | Hex. nut | Нет на складе | |
| 27 | YL16-3-3 | Pushing rod | Нет на складе | |
| 28 | 1.5x12/GB91 | Cotter pin | Нет на складе | |
| 29 | YL16-3-27 | Pin | Нет на складе | |
| 30 | JN150-3514011 | Brake control valve | Нет на складе | |
| 31 | М22x1.5x40/JB999 | Bolt | Нет на складе | |
| 32 | 22/JB1002 | Washer | Нет на складе | |
| 33 | М22x1.5/JB.1000 | Plug | Нет на складе | |
| 34 | M8x25/GB5783 | Hex. bolt | Нет на складе | |
| 35 | 8/GB93 | Spring washer | Нет на складе | |
| 36 | G75-3L=1200 | Rubber canvas hose | Нет на складе | |
| 37 | 6x1x2200 | Copper pipe | Нет на складе | |
| 38 | YL16-3-8 | Union | Нет на складе | |
| 39 | YT-3 | Brake pressure gage | Нет на складе | |
| 40 | YL16-3-5-1 | Air reservoir | Нет на складе | |
| 41 | M12x20/GB5783 | Bolt | Нет на складе | |
| 42 | 12/GB93 | Spring washer | Нет на складе | |
| 43 | YL16-3-5-3 | Tube | Нет на складе | |
| 44 | 03.авг | Copper valve | Нет на складе | |
| 45 | YL16-3-5-2 | Union | Нет на складе | |
| 46 | YL16-3-5-6 | Union | Нет на складе | |
| 47 | 15 | Tee | Нет на складе | |
| 48 | YL16-3-5-5a | Union | Нет на складе | |
| 49 | G75-3 | Rubber canvas hose | Нет на складе | |
| 50 | YL16-3-5-8 | Connecting tube | Нет на складе | |
| 51 | YL16-3-2-12а | Union | Нет на складе | |
| 52 | 10 | Elbow | Нет на складе | |
| 53 | Air hose assembly | Air hose assembly | Нет на складе | |
| 54 | xМ-60С | Booster cylinder | Нет на складе | |
| 55 | 1M10x25/GB5783 | Small hex. bolt | Нет на складе | |
| 56 | 10/GB93 | Spring washer | Нет на складе | |
| 57 | YL16-3-6-5 | Union | Нет на складе | |
| 58 | YL16-3-16 | Union | Нет на складе | |
| 59 | d.10x1x1500 | Copper tube | Нет на складе | |
| 60 | YL16-3-5-9 | Connecting tube | Нет на складе | |
| 61 | YL20-1-7 | Brake hub | Нет на складе | |
| 62 | M12x1.5x40/GB5786 | Hex. bolt | Нет на складе | |
| 63 | YL16-1-9 | Shim | Нет на складе | |
| 64 | YL20-1-1-1 | Brake plate | Нет на складе | |
| 65 | YL20-1-1-2-3 | Fulcrum pin bush | Нет на складе | |
| 66 | YL20-1-1-2-1 | Brake shoe | Нет на складе | |
| 67 | 8x16/GB875 | Rivet | Нет на складе | |
| 68 | YL20-1-1-2-2 | Braking block | Нет на складе | |
| 69 | YL20-1-1-3-6 | Brake roller | Нет на складе | |
| 70 | YL20-1-1-3-5 | Rubber cap | Нет на складе | |
| 71 | 47.5x3.55/GB3452-1 | O-seal ring | Нет на складе | |
| 72 | YL20-1-1-3-3 | Oil seal | Нет на складе | |
| 73 | YL20-1-1-3-2 | Brake piston | Нет на складе | |
| 74 | YL16-1-1-12 | Spring | Нет на складе | |
| 75 | YL16-1-1-13 | Cam | Нет на складе | |
| 76 | YL16-1-1-11 | Brake shoe lockpin | Нет на складе | |
| 77 | YL16-1-1-1 | Brake shoe return spring | Нет на складе | |
| 78 | YL20-1-1-3-4 | Spring | Нет на складе | |
| 79 | YL20-1-1-3-1 | Brake pump body | Нет на складе | |
| 80 | d.8/GB308 | Steel ball | Нет на складе | |
| 81 | YL16-3-9-6 | Oil output union | Нет на складе | |
| 82 | YL16-3-9-9 | Oil inlet bolt | Нет на складе | |
| 83 | YL16-3-9-10 | Washer | Нет на складе | |
| 84 | YL16-3-9-8 | Oil input union | Нет на складе | |
| 85 | YL16-3-9-11 | Washer | Нет на складе | |
| 86 | 14/GB93 | Spring washer | Нет на складе | |
| 87 | M14x40/GB5783 | Hex. bolt | Нет на складе | |
| 88 | YL16-3-2 | Nut | Нет на складе | |
| 89 | d.6x1 | Copper pipe | Нет на складе | |
| 90 | YL16-3-19 | Union | Нет на складе | |
| 91 | YL16-3-21 | Washer | Нет на складе | |
| 92 | YL16-3-18 | Tee | Нет на складе | |
| 93 | YL16-3-20 | Nut | Нет на складе | |
| 94 | YL16-3-17 | Angle steel | Нет на складе | |
| 95 | YL16-3-6-12 | Washer | Нет на складе | |
| 96 | YL16-3-2-13 | Union | Нет на складе | |
| 97 | 16x2.4/GB1235 | O-seal ring | Нет на складе | |
| 98 | G75-0 | Rubber canvas hose | Нет на складе | |
| 99 | YL16-3-29 | Union | Нет на складе | |
| 100 | M22x1.5/GB6173 | Nut | Нет на складе | |
| 101 | 24x2.4/GB1235 | O-seal ring | Нет на складе | |
| 102 | M8x85/GB5782 | Bolt | Нет на складе | |
| 103 | JN150-351100 | Oil-water separator | Нет на складе | |
| 104 | JN150-3512010 | Pressure governor | Нет на складе | |
| 105 | YL16-3-1 | Foot pedal | Нет на складе | |
| 106 | G75-0 | Rubber canvas hose | Нет на складе | |
| 107 | M8/GB6170 | Hex. nut | Нет на складе | |
| 108 | 3x50/GB91 | Pin | Нет на складе | |
| 109 | YL20-1-1-1 | Brake plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
